القسم الهيكلي المجوف HSS

القسم الهيكلي المجوف HSS هو نوع من الفولاذ الهيكلي ذو مقطع عرضي مغلق - وهو في الأساس "شكل مجوف للحمل" - يتم تصنيعه من الفولاذ منخفض الكربون أو الفولاذ منخفض السبائك عن طريق التشكيل على البارد أو الدرفلة على الساخن واللحام. بفضل مقطعها العرضي المغلق، فإنها توفر لحظة فائقة من القصور الذاتي والصلابة الالتوائية مقارنة بالمقاطع المفتوحة ذات الوزن نفسه، مما يسمح لها بدعم الأحمال الأثقل بمساحة مقطع عرضي أصغر. إنه يدعم اللحام والتثبيت على جميع الجوانب الأربعة، ويبسط تفاصيل الاتصال، وهو مثالي للتجميع المعياري؛ شكله المغلق والسلس ممتع من الناحية الجمالية، ويقلل من تركيزات الضغط، ويجعله مناسبًا للهياكل المعمارية المكشوفة.

الميزات الرئيسية

① تحمل عالي ومقاومة الالتواء

تتميز أعضاء القسم الهيكلي المجوف HSS بمقطع عرضي مغلق يوفر لحظة رائعة من القصور الذاتي والصلابة الالتوائية بالنسبة لمساحة مقطعه العرضي. باستخدام نفس الكمية من المواد، يمكن لـ HSS أن يتحمل لحظات انحناء وعزم دوران أكبر من المقاطع المفتوحة مثل حديد الزاوية أو قناة الفولاذ. إنها مناسبة للاستخدام كأعمدة وعوارض أولية حاملة للحمل، وكذلك للتطبيقات المعرضة للرياح أو الثلوج أو الأحمال اللامركزية. بالنسبة للمشاريع التي تعطي الأولوية للهياكل خفيفة الوزن وكفاءة المواد، فإن هذا يترجم إلى انخفاض استهلاك الفولاذ، وأحمال أساسات أخف، وانخفاض التكاليف الإجمالية.

② شكل مربع/مستطيل وسهل التجميع

تتميز الأنابيب المربعة والمستطيلة بأسطح مسطحة على جميع الجوانب الأربعة، مما يسهل المحاذاة مع لوحات التوصيل، والمدادات، والمشابك، والألواح الطرفية، مع السماح باللحام المباشر، أو التثبيت، أو التثبيت. لا تتطلب تصميمات التوصيل ألواح التقوية الإضافية التي غالبًا ما تكون مطلوبة للقطاعات المفتوحة، مما يؤدي إلى تكوينات مفصلية أبسط، وكفاءة تجميع أعلى في الموقع، وانخفاض معدلات الخطأ - مما يجعلها مناسبة بشكل خاص للبناء المعياري والمسبق الصنع.

③ التشكيل المتكامل واستقرار الأبعاد

يتم تصنيعها عن طريق اللحام بالتشكيل البارد أو اللحام عالي التردد، وتتميز هذه المقاطع بأجسام مستقيمة، ونهايات متساطحة، وسمك جدار موحد، مع تفاوتات يتم التحكم فيها بشكل صارم لطول الجانب والاستقامة. يمكن قطع المواد وضمها فور التسليم، مما يلغي الحاجة إلى التسوية في الموقع، أو تشذيب الحواف، أو اللحام العلاجي - وهي ميزة مفيدة بشكل خاص للمشاريع الموزعة ذات الجداول الزمنية الضيقة وأحجام التثبيت الكبيرة.

④ مجموعة واسعة من خيارات المعالجة السطحية

يدعم القسم الهيكلي المجوف HSS عمليات المعالجة المختلفة، مثل الجلفنة بالغمس الساخن وطلاء الزنك والألومنيوم والمغنيسيوم (Zn-Al-Mg)؛ يتم تطبيق الطلاءات بشكل موحد ومستمر دون وجود ثغرات. يمكن اختيار المواصفات بناءً على متطلبات مقاومة التآكل للبيئات الساحلية أو ذات الرطوبة العالية أو الصناعية، مما يضمن عمر خدمة يزيد عن 25 عامًا عند دمجها مع التصميم الهيكلي المناسب.

⑤ توافق عالي مع التطبيقات

تخدم هذه الأقسام أغراضًا مزدوجة كهياكل دعم وأطر بناء؛ هذا التنوع يقلل من تنوع المواد التي سيتم تخزينها ويخفف من ضغط المخزون.

المواصفات الفنية

غرض	مواصفة
اسم المنتج	القسم الهيكلي المجوف HSS
نوع القسم	مربع (SHS)، مستطيل (RHS)
درجة المواد المشتركة	Q235B، Q355B، Q355C (الفولاذ الطري / الفولاذ الهيكلي ذو السبائك المنخفضة)
عملية التشكيل	تشكيل على البارد، لحام طولي عالي التردد، سلس / ملحوم مدرفل على الساخن
أبعاد الأنبوب المربع والمستطيل	40×40، 60×60، 80×80، 100×100، 120×120، 60×40، 80×40، 100×50، 120×80، 160×80، إلخ.
القطر الخارجي للأنبوب المستدير	Φ32، Φ48، Φ60، Φ76، Φ89، Φ114، الخ.
سمك الجدار	1.5 مم ~ 8.0 مم (يتم تحديده وفقًا للقسم والتطبيق)
الطول القياسي	6 م (طول القطع المخصص متاح: 3 م / 9 م / 12 م أو قطع لكل رسم)
المعالجة السطحية	مجلفن بالغمس الساخن، طلاء من الزنك والألمنيوم والمغنيسيوم، لمسة نهائية عارية
المعايير المعمول بها	GB/T 6728، EN 10219، ASTM A500، GB/T 13793، إلخ.
تسامح	تفاوت البعد الجانبي ±0.5 مم، وتفاوت سمك الجدار ±0.2 مم، والاستقامة ±2 مم/م
إنهاء العلاج	نهاية عادية / نهاية مائلة / ثقب التثقيب لكل رسم

عملية البناء

① تأكيد المتطلبات ومراجعة التصميم:

بعد تقديم الرسومات وأبعاد المقطع العرضي وسيناريوهات الاستخدام، يقوم فريقنا الفني بمراجعة المواصفات للتأكد من ملاءمتها — التحقق من درجات المواد وسمك الجدار وأطوال القطع والمعالجات السطحية ضد أحمال الرياح المحلية وأحمال الثلوج ومستويات التآكل. بمجرد التأكيد، نقدم عرض أسعار وجدول التسليم لمنع التأخير الناجم عن إعادة العمل بسبب أخطاء في المواصفات.

② إعداد المواد الخام وجدولة الإنتاج:

من خلال الاستفادة من احتياطي المواد الخام بمقدار 50,000 طن، فإننا نقوم باسترجاع شريط الفولاذ من الدرجة المطلوبة وتوجيهه إلى خطوط التشكيل بالدرفلة على البارد أو خطوط اللحام عالية التردد. مع قدرة سنوية تبلغ 500,000 طن وأكثر من 40 خط إنتاج، يمكننا تشغيل خطوط متعددة في وقت واحد؛ يتم تقسيم الطلبات الكبيرة إلى دفعات لضمان العرض المستمر دون انقطاع.

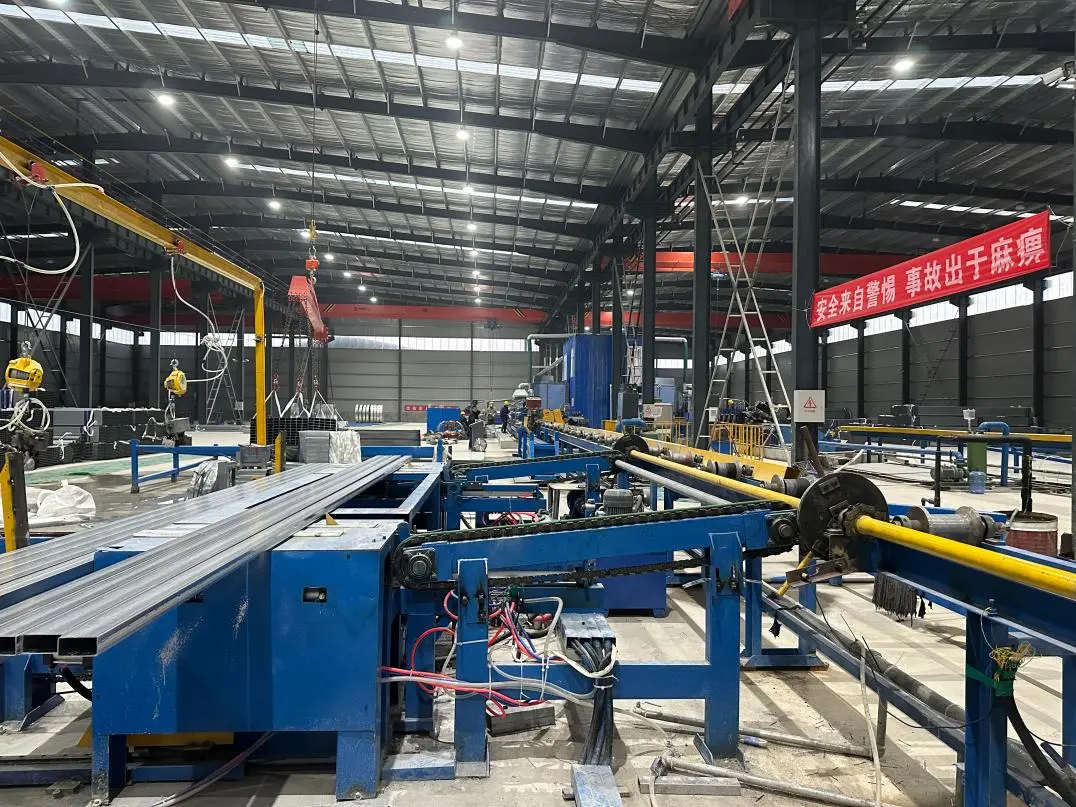

③ التشكيل والمعالجة الثانوية:

تخضع الأنابيب للتشكيل على البارد، واللحام عالي التردد، والقطع الدقيق على خط الإنتاج. يتم تنفيذ المعالجة اللاحقة - مثل ثقب الثقب، والميلا، والثني، وقطع الزاوية، وطحن النهاية - وفقًا للرسومات. وينتج عن ذلك مكونات جاهزة للتجميع نصف جاهزة أو تامة الصنع، مما يلغي الحاجة إلى المعالجة الثانوية في موقع العميل.

④ المعالجة السطحية المضادة للتآكل:

تخضع المواد للجلفنة بالغمس الساخن، أو طلاء Zn-Al-Mg، أو طلاء المسحوق حسب متطلبات المشروع، مما يضمن سمك الطلاء الموحد واستمراريته بدون بقع عارية. بالنسبة للمناطق التي ترتفع فيها نسبة رش الملح أو مخاطر التآكل الشديدة، يمكن ترقية معايير الطلاء، ويتم إجراء اختبارات السمك والالتصاق قبل الشحن.

⑤ فحص الجودة وإعداد التقارير:

الالتزام الصارم بمراحل التفتيش الأربعة الرئيسية وستة عشر معيارًا طوال فترة الإنتاج - فحص المواد الخام الواردة، والفحص المفاجئ أثناء العملية أثناء التشكيل، والفحص الكامل للمنتجات النهائية، والفحص النهائي قبل الشحن. تخضع كل دفعة لفحوصات موضعية لطول الجانب، وسمك الجدار، والاستقامة، ومظهر اللحام، وجودة الطلاء؛ تتضمن الوثائق المصاحبة تقارير اختبار المواد الخام، وتقارير فحص جودة الإنتاج، وتقارير اختبار الطرف الثالث.

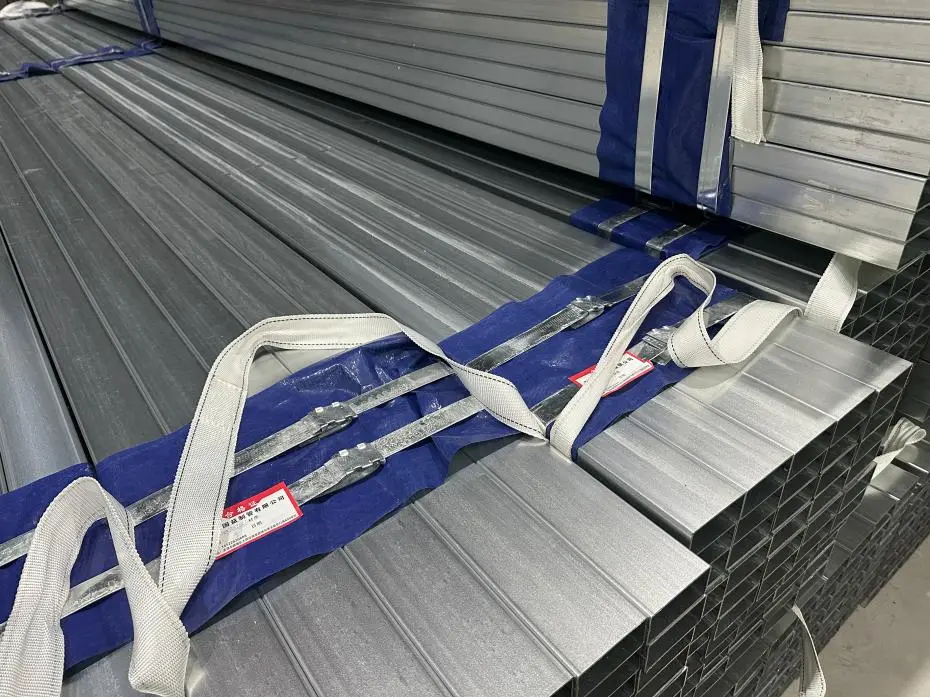

⑥ التعبئة والتغليف والشحن:

يتم تجميع منتجات HSS للقسم الهيكلي المجوف النهائي وتغليفها في فيلم مقاوم للماء وفقًا لمتطلبات تحميل الحاويات، مع استخدام واقيات الحواف أو الصناديق الخشبية عند الضرورة. يقع المصنع بجوار ميناء تيانجين، وهو يسهل التحميل الفوري للحاويات وشحنها بعد التخليص الجمركي، مما يضمن التسليم إلى موقع مشروع العميل خلال الإطار الزمني المتفق عليه، مع توفير الرسومات المصاحبة وشهادات المطابقة والدعم الفني للتركيب.

التعليمات

س 1: هل HSS هو نفس الأنابيب المربعة القياسية؟

القسم الهيكلي المجوف HSS هو المصطلح القياسي للصلب الهيكلي المغلق، الذي يشمل المقاطع المربعة والمستطيلة والدائرية. نقوم بالتصنيع وفقًا للمعايير الهيكلية - مع مواصفات محددة بوضوح للمواد والتفاوتات وأداء التحمل - مما يميزها عن الأنابيب التجارية العادية.

Q2: ما هي أحجام الأقسام التي يمكنك إنتاجها؟

تتراوح الأنابيب القياسية المربعة والمستطيلة من 40×40 إلى 160×80، والأنابيب الدائرية من Φ32 إلى Φ114، مع سمك جدار يتراوح من 1.5 إلى 8 مم. يمكن تصنيع الأحجام غير القياسية حسب الطلب بناءً على الرسومات، حيث أن أدواتنا وخطوط الإنتاج لدينا تدعم هذه المتطلبات.

س 3: ما هي المهلة الزمنية النموذجية للطلبات بالجملة؟

يعتمد ذلك على مواصفات وكمية القسم الهيكلي المجوف المطلوب HSS. تتم جدولة أوامر الدفعات القياسية وفقًا للجدول الزمني للعقد، في حين أن الأطوال المخصصة والتثقيب قد تضيف قليلاً إلى المدة. نحن نقدم تاريخ تسليم واضح قبل تقديم الطلب ويمكننا تلبية الطلبات العاجلة.

س 4: ما هي خيارات مقاومة التآكل الأفضل للمشاريع الساحلية؟

بالنسبة للبيئات عالية الملوحة، نوصي بطبقة من الزنك والألومنيوم والمغنيسيوم أو الجلفنة شديدة التحمل؛ إن الجلفنة بالغمس الساخن القياسية تكفي للاستخدام الخارجي العام. نحن نقدم حلول مقاومة التآكل مصممة خصيصًا لموقع مشروعك، مع استكمال بيانات اختبار رش الملح والطلاء.

س 5: هل يمكنك التعامل مع مهام المعالجة مثل التثقيب والقطع؟

نعم. يمكننا إجراء التثقيب، والشطف، والثني، والقطع الدقيق وفقًا لرسوماتك قبل الشحن، وبالتالي تقليل متطلبات المعالجة في الموقع - بشرط توفير رسومات تصنيع دقيقة.

س 6: هل قمت بتزويد المواد للمشاريع واسعة النطاق؟

نعم. لدينا حجم شحنات عالمي تراكمي يتجاوز 27 جيجاوات، بما في ذلك مشروع واحد بقدرة 1.2 جيجاوات في الشرق الأوسط. لدينا خبرة واسعة في تقديم الطلبات كبيرة الحجم وكبيرة الحجم ويمكننا تقديم مراجع للمشاريع السابقة.
