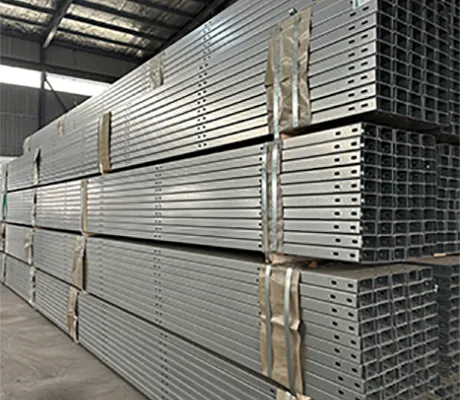

أنابيب الصلب ZAM ذاتية الشفاء
أنبوب فولاذي ZAM ذاتي الإصلاح مزود بطبقة Zn-Al-Mg التي تحافظ على حماية الفولاذ عند الجروح والثقوب والخدوش - لا حاجة إلى إجراء تعديلات في الموقع. مُصنف للبيئات C3-C5، ومعتمد من ISO 9001 وEN 1090-1، ويتم إنتاجه للرسم خلال 7-35 يومًا. أرسل ستة تفاصيل ونحن نقتبس.
أنابيب الصلب ZAM ذاتية الشفاءعبارة عن أنبوب فولاذي هيكلي مزود بطبقة من الزنك والألمنيوم والمغنيسيوم والتي تحافظ على حماية الفولاذبعدالسطح تالف. في الأنابيب المجلفنة العادية، تكون النهاية المقطوعة أو فتحة الحفر هي المكان الذي يبدأ فيه الصدأ وينتشر. في هذا الأنبوب، يتفاعل الطلاء مع الهواء والرطوبة عند حدوث الضرر ويبني فوقه طبقة واقية كثيفة.

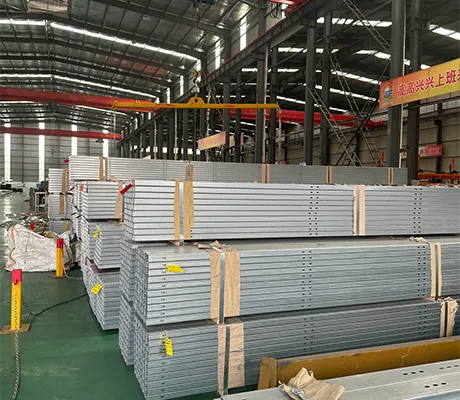

الصلب الأساسي يأتي منشينتيان ستيل، يتم تشكيلها على شكل لفات ولحام عالي التردد بسماكة جدار موحدة، ثم يتم طلاءها على خط Zn-Al-Mg المستمر. تصل الأنابيب بشكل مستقيم، وخالية من النتوءات ومتسقة الأبعاد، لذلك يقضي الطاقم وقتًا في التثبيت بدلاً من إعادة القطع.
3-5×أطول إلى الصدأ الأحمر من HDG
(ISO 9227 رش الملح)
(ISO 9227 رش الملح)
C3-C5التآكل ISO 12944
تغطية الطبقة
تغطية الطبقة
20-219 ملمالقطر الخارجي
جدار 1.2-6.0 ملم
جدار 1.2-6.0 ملم
60-275 جم/م²طلاء Zn-Al-Mg
الوزن، على كلا الجانبين
الوزن، على كلا الجانبين
تحديد
الصلب الأساسيQ235B، Q355B، S235JR، S355JR، SS400
طلاءZn-6%Al-3%Mg، 60-275 جم/م² على كلا الجانبين
القطر الخارجي20-219 ملم
سمك الجدار1.2–6.0 ملم، التسامح ±10%
طول3-12 م، طول ثابت أو عشوائي
شكل القسممستديرة، مربعة، مستطيلة
لحاماختبار التيار الدوامي الملحوم عالي التردد اختياري
إنهاء النهايةقطع عادي، مشطوف، مثقوب، ملولب
المعاييرإن 10346، إن 10219، جيجابايت / تي 6728
المعالجة السطحيةتخميل الكرومات، مزيت، مضاد للبصمة
لماذا يوقف الطلاء التآكل عند حدوث الضرر
يحمي الطلاء المجلفن الفولاذ عن طريق التضحية بالزنك. طلاء Zn-Al-Mg يفعل نفس الشيء، لكن المغنيسيوم يغير ما يتشكل في المنطقة المتضررة. يذوب المغنيسيوم أولاً ويرفع الرقم الهيدروجيني المحلي؛ ثم يترسب الزنك والألومنيوم المذاب على شكلمركبات كثيفة منخفضة الذوبانالتي تغلق الفولاذ المكشوف بدلاً من تركه يصدأ.
النتيجة العملية: الخدش الذي يتحول إلى بقعة صدأ متوسعة على الأنابيب المجلفنة يبقى ثابتًا هنا.نهايات القطع وحفر الثقوب ووجوه تلامس البراغي- الأماكن الثلاثة التي تفشل أولاً في الهياكل الفولاذية الخارجية - تصمد طوال فترة التصميم دون طبقة إصلاح.
تصنيع حسب الطلب، من الرسم إلى التسليم
نادرًا ما تتناسب الأطوال القياسية وأنماط الفتحات القياسية مع مشروع حقيقي. نحن ننتج وفقًا للرسم - القطر الخارجي، وسمك الجدار، والطول، ووزن الطلاء، ومواضع الثقب، والتشطيب النهائي، والتعبئة يتم تحديدها من خلال المشروع، وليس من خلال قائمة المخزون. فريقنا يدعم أيضاالأشكال الفولاذية الهيكليةوملحقات تركيب الطاقة الشمسيةلبقية الهيكل.
أرسل الرسم
الرسم أو قائمة مكونات الصنف أو التخطيط الهيكلي، بالإضافة إلى ظروف الرياح والثلوج في الموقع.
مراجعة هندسية
فحص فئة الحمل والتآكل؛ عاد رسم التصنيع بالأبعاد.
موافقة
تم تأكيد الأبعاد ومواصفات الطلاء وعلامات التعبئة كتابيًا.
الإنتاج والتفتيش
تم إنتاج الدفعة وفحصها وفقًا للرسم المعتمد وشحنها في الموعد المحدد.
حيث يتم تحديده
محطات الطاقة الكهروضوئية الساحلية
الضباب الملحي والرطوبة المستمرة. تظل الأطراف المقطوعة وفتحات المسامير خالية من الصدأ دون الحاجة إلى لمسها. إقرانها معأكوام المسمار الأرضللمؤسسة.
المواقع المرتفعة والرياح العاتية
تقلبات كبيرة في درجات الحرارة والأشعة فوق البنفسجية العالية والاهتزاز عند الوصلات المثبتة بمسامير. يقاوم الطلاء الطباشير ويحتفظ القسم بخصائصه الميكانيكية عند درجة حرارة منخفضة.
مرآب للطاقة الشمسية
هيكل مرئي بأطراف مقطوعة مكشوفة. لا توجد خطوة لإعادة الطلاء في الموقع مما يجعل تسلسل التثبيت قصيرًا. في كثير من الأحيان جنبا إلى جنب معقناة C الصلبتأطير.
المشاريع الزراعية
التعرض للأمونيا والأسمدة والغبار من الجانب الحقلي. يتم تثبيت الطلاء حيث يُظهر الأنبوب المجلفن القياسي صدأًا مبكرًا على الحافة.
الطاقة الكهروضوئية على الأسطح الصناعية
التعرض للمواد الكيميائية وتقييد الوصول إلى الصيانة. إن اختيار الطلاء الذي لا يحتاج إلى صيانة هو القرار الأرخص على مدار 25 عامًا.
قضبان ومدادات مثبتة على الأرض
مسارات طويلة مع العديد من الثقوب المثقوبة. يعمل جنبا إلى جنبالمدادات الفولاذية المشكلة على الباردوقضبان تثبيت من الألومنيوم.
ZAM مقابل المجلفن بالغمس الساخن
| ملكية | تراجع الساخنة المجلفن | Zn-Al-Mg (ZAM) |
|---|---|---|
| الحماية عند الحواف المقطوعة | تضحيات الزنك؛ يمكن أن يبدأ الصدأ الأحمر عند الأطراف المقطوعة في C4-C5 | يشكل Mg وAl طبقة تخميل كثيفة عند الضرر |
| ISO 9227 وقت الصدأ الأحمر | خط الأساس | عادة 3-5× بوزن طلاء متساوي |
| وزن الطلاء لـ C4 – C5 | أعلى، لتعويض ضعف الحافة | أقل، لأن الطلاء يحمي حوافه |
| اللمسات النهائية بعد التثبيت | مطلوب في القطع واللحامات | عموما غير مطلوب |
| التكلفة الأولية للطن | أدنى | أعلى قليلا |
| تكلفة دورة الحياة، ساحلية أو صناعية | أعلى، بسبب دورات الصيانة | أقل، لا يوجد علاج للصدأ قبل عمر التصميم |
تقارير الفحص والاختبار
يتم شحن كل دفعة من أنابيب الصلب ZAM ذاتية الشفاء مع شهادة اختبار مطحنة مدرجةالقيم المقاسة، وليس فقط المواصفات. انظر لديناعملية التكنولوجيا والجودةلخطة السيطرة الكاملة.
- التركيب الكيميائي للصلب الأساسي (المطياف)
- قوة الشد وقوة الخضوع والاستطالة (GB/T 228.1 أو ASTM A370)
- القطر الخارجي، سمك الجدار، الطول والاستقامة
- وزن الطلاء لكل وحدة مساحة (GB/T 1839 أو ISO 1460)
- التصاق الطلاء (اختبار الانحناء)
- سلامة اللحام (اختبار التسطيح والحرق؛ التيار الدوامي عند الطلب)

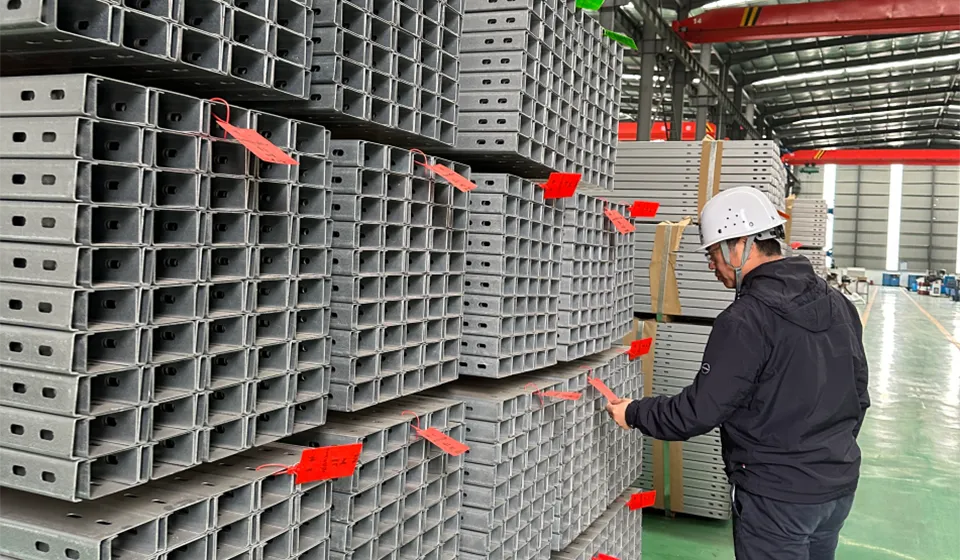

- الفحص البصري والأبعاد على الأنابيب النهائية
ال4 مراحل للتحكم في العمليات و16 نقطة تفتيشيتم تسجيلها لكل دفعة. يمكن ترتيب فحص طرف ثالث بواسطة SGS أو BV أو Intertek أو فريق مراقبة الجودة الخاص بك قبل الشحن، ويتم تضمين التقرير في مستندات الشحن.
الشهادات
أنظمة الإدارة وشهادات المنتج التي تنطبق على هذا الأنبوب:
- الأيزو 9001:2015- نظام إدارة الجودة الذي يغطي الإنتاج والتفتيش
- الأيزو 14001:2015- نظام الإدارة البيئية
- الأيزو 45001:2018- نظام إدارة الصحة والسلامة المهنية
- إن 1090-1— فئة التنفيذ للهياكل الفولاذية المطلوبة لعلامة CE في الاتحاد الأوروبي
- تنظيم منتجات البناء (CPR)— إعلان الأداء المتاح لمشاريع الاتحاد الأوروبي
- مورد SGS Gold Plus— تم تدقيقها بشكل مستقل في الموقع بواسطة SGS
النتائج الميدانية
محطة كهروضوئية ساحلية بقدرة 90 ميجاوات، جنوب شرق آسيا
ملوحة عالية وأمطار غزيرة على مدار العام وأشعة فوق البنفسجية قوية. أظهر الهيكل المجلفن الأصلي صدأًا محليًا وتقشيرًا للطلاء من الداخل12 شهرا. استخدم الهيكل البديل هذا الأنبوب وبعدهثلاث سنواتأثناء التشغيل، لم تظهر الأجزاء التي تم فحصها أي صدأ أحمر عند الأطراف المقطوعة، أو فتحات مسامير أو خدوش في التركيب، مع سلامة الطلاء عبر الوصلات المثبتة بمسامير.
مشروع هجين من طاقة الرياح والطاقة الشمسية، غرب الصين

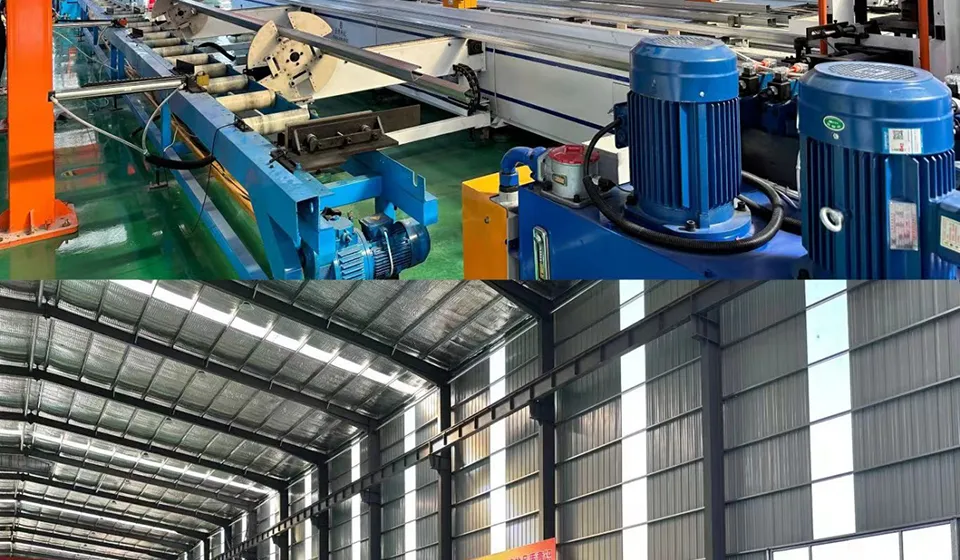

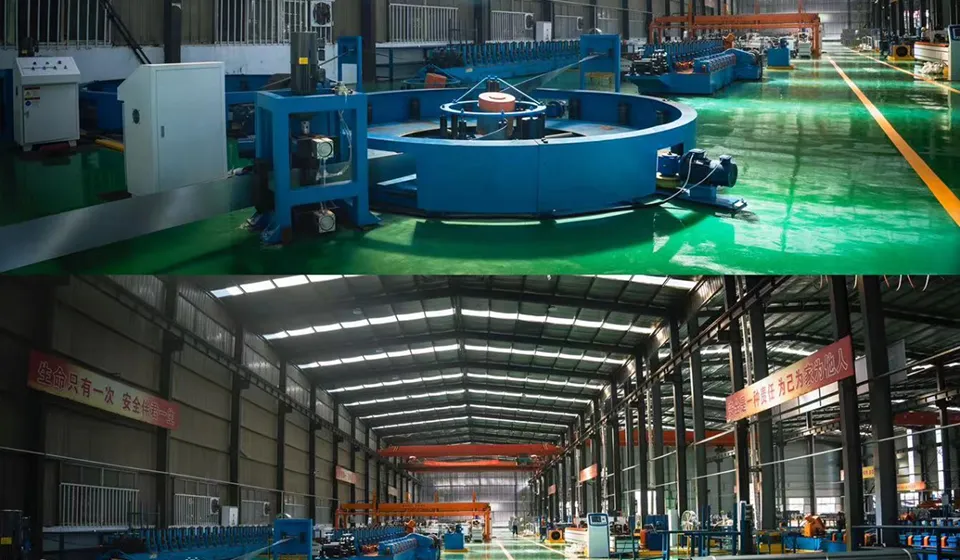

درجة حرارة الموقع تبدأ من الأسفل-30 درجة مئويةفي الشتاء إلى أعلى+35 درجة مئويةفي الصيف مع الرياح المستمرة. تم تحديد الأنبوب لأن الطلاء يتم تثبيته من خلال التدوير الحراري ولا تتسبب الوصلات المثبتة بمسامير في حدوث صدأ عند وجوه التلامس. ملكناعرض المصنعيغطي خطوط الإنتاج وراء هذه الدفعات.
الأسئلة المتداولة
ماذا يعني "الشفاء الذاتي" في الواقع في هذا الطلاء؟
وهو يصف سلوك طلاء Zn-Al-Mg عند الخدش أو الحافة المقطوعة. عند تلف الطلاء، يتفاعل المغنيسيوم والألومنيوم مع الرطوبة والأكسجين لتكوين منتج تآكل كثيف منخفض الذوبان يغطي الفولاذ المكشوف. يؤدي ذلك إلى إبطاء التآكل الذي كان من الممكن أن ينتشر إلى الخارج من التلف، وفي معظم الحالات يوقفه.
إنها خاصية كيميائية للطلاء نفسه، وليست مادة بوليمر مضافة أو طبقة علوية تزول.
كيف تختلف عن الأنابيب الفولاذية المجلفنة بالغمس الساخن؟
تعمل الجلفنة بالغمس الساخن على حماية الفولاذ من خلال التضحية بالزنك. عند الحواف المقطوعة والخدوش، يتم استهلاك الزنك، ويمكن أن يبدأ الصدأ الأحمر إذا لم يكن وزن الطلاء مرتفعًا بدرجة كافية للبيئة. يوفر طلاء Zn-Al-Mg نفس الحماية المضحية بالإضافة إلى تأثير التخميل عند الضرر.
في اختبار رش الملح المحايد وفقًا للمعيار ISO 9227، يكون وقت الصدأ الأحمر عادةً3-5 مرات أطولبوزن طلاء متساوٍ، ولهذا السبب يتم تحديد الأنابيب الفولاذية ZAM ذاتية الإصلاح حيث يجب أن يصل الهيكل إلى 25 عامًا دون معالجة الصدأ.
ما هي درجات وأحجام الفولاذ المتوفرة؟
الفولاذ الأساسي: Q235B، Q355B، S235JR، S355JR، SS400 أو ما يعادلها. القطر الخارجي20-219 ملمسمك الجدار1.2-6.0 ملم، بطول 3-12 م، في مقاطع دائرية ومربعة ومستطيلة. وزن الطلاء 60-275 جم/م² حسب فئة التآكل في الموقع.
يتم إنتاج الأحجام غير القياسية وأنماط الثقوب والتشطيبات النهائية للرسم.
هل يمكن قصها وحفرها ولحامها في الموقع؟
نعم. يتم تصنيعه مثل أي أنبوب فولاذي هيكلي. يؤدي القطع والحفر إلى كشف الفولاذ الأساسي عند الوجه المقطوع؛ يحمي طلاء Zn-Al-Mg حول القطع هذا الوجه بدون طبقة تهذيب في معظم بيئات C3-C5.
يجب أن تحصل الوصلات الملحومة على طلاء إصلاح غني بالزنك على منطقة اللحام والمنطقة المتأثرة بالحرارة، كما هو الحال مع أي فولاذ مطلي. يمكن توفير طلاء إصلاح متوافق مع الطلب.
ما هي المهلة الزمنية لأمر مخصص؟
يتم شحن الأحجام القياسية من المخزون في7-15 يوما. عادةً ما يتم تشغيل أنماط القطر المخصص وسمك الجدار والفتحة20-35 يومامن موافقة الرسم، اعتمادا على الكمية ومواصفات الطلاء. بالنسبة للمشاريع ذات نافذة التثبيت الثابتة، يتم تأكيد فتحة الإنتاج عند الطلب والاحتفاظ بها.
هل تقدمون تقارير الاختبار والتفتيش من طرف ثالث؟
تشتمل كل شحنة على شهادة اختبار المطحنة مع القيم الكيميائية والميكانيكية والطلاء الفعلية. يمكن ترتيب فحص طرف ثالث بواسطة SGS أو BV أو Intertek أو فريق مراقبة الجودة الخاص بك قبل الشحن، ويتم إدخال التقرير في مستندات الشحن.
أرسل الرسم الخاص بك، واحصل على عرض أسعار للتصنيع
أخبرنا بحجم الأنبوب ووزن الطلاء وفئة التآكل في الموقع. نقوم بالرد برسم التصنيع والسعر وتاريخ الشحن المؤكد - بما في ذلك نطاق شهادة اختبار المطحنة.
