كيف تعمل المدادة الفولاذية المشكلة على البارد على تحسين قوة وكفاءة الهياكل الشمسية؟

ملخص المقال: المدادة الفولاذية المشكلة على الباردهو عنصر هيكلي مهم في أنظمة تركيب الطاقة الشمسية الحديثة وبناء الهياكل الفولاذية. من خلال الجمع بين التصميم المقطعي الفعال، والتشكيل الدقيق لللف، والطلاءات المقاومة للتآكل، والتخصيص المرن، فإنه يمكن أن يوفر دعمًا موثوقًا به مع المساعدة في تقليل الوزن الهيكلي غير الضروري وتعقيدات التثبيت. تشرح هذه المقالة كيفية عمل المدادات الفولاذية المشكلة على البارد، وأماكن استخدامها، وما هي العوامل التي يجب مراعاتها أثناء الاختيار، وكيف يمكن لممارسات التصنيع والتركيب المناسبة أن تحسن الأداء الهيكلي على المدى الطويل.

جدول المحتويات

1. ما هو المدادة الفولاذية المشكلة على البارد؟
2. كيف يعمل هيكل المدادة؟
3. لماذا يتم استخدام المدادة الفولاذية المشكلة على البارد على نطاق واسع؟
4. أين يتم استخدام المدادة الفولاذية المشكلة على البارد؟
5. المدادة الفولاذية المشكلة على البارد مقابل المقاطع المدرفلة على الساخن التقليدية
6. كيف يجب عليك اختيار المدادة المناسبة؟
7. كيف يتم تصنيع المدادة الفولاذية المشكلة على البارد؟
8. ما الذي يجب مراعاته أثناء التثبيت؟
9. ما هي عوامل الجودة الأكثر أهمية؟
10. كيف يمكن تحسين عمر الخدمة؟
11. لماذا تختار إنرجيت سولار؟
12. الأسئلة المتداولة
13. خاتمة

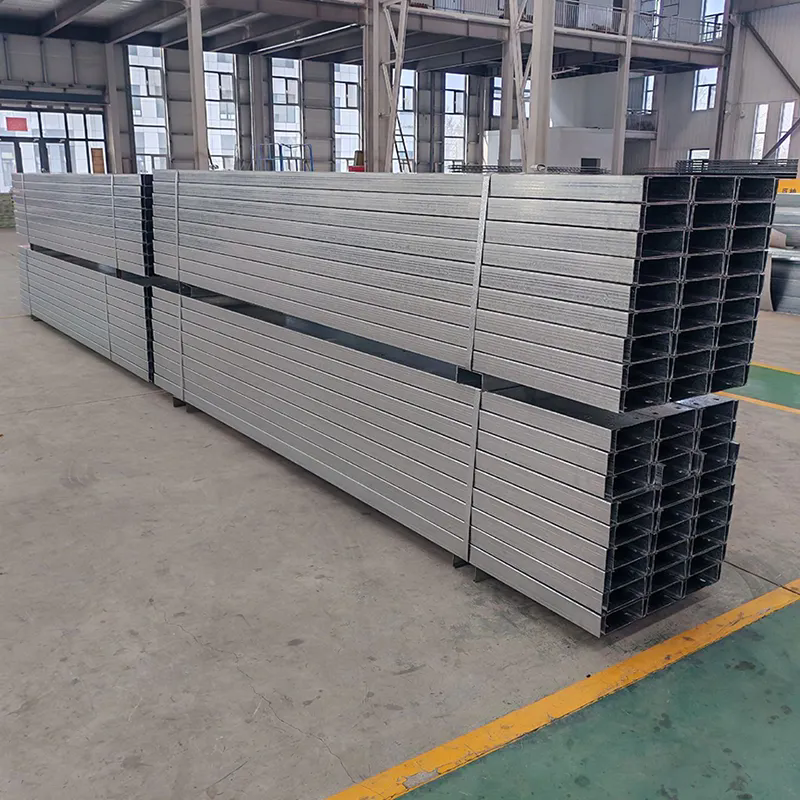

1. ما هي المدادة الفولاذية المشكلة على البارد؟

المدادة الفولاذية المشكلة على البارد هي عبارة عن عضو فولاذي هيكلي يتم تصنيعه عن طريق تشكيل شريط أو صفائح فولاذية في شكل مقطع عرضي محدد في درجة حرارة الغرفة. على عكس المقاطع المدرفلة على الساخن التقليدية، لا تحتاج المادة إلى التسخين إلى درجة حرارة عالية قبل عملية التشكيل. وبدلاً من ذلك، فإن التشكيل المستمر باللف يؤدي إلى ثني الفولاذ تدريجيًا إلى الشكل المطلوب.

الملفات الشخصية الأكثر شيوعًا هيمدادات على شكل C و Z. تم تصميم هندستها لتوفير توازن فعال بين القوة الهيكلية واستهلاك المواد والوزن وسهولة التركيب.

في تطبيقات تركيب الطاقة الشمسية، تعمل المدادات عادة كأعضاء هيكلية ثانوية. يمكنهم توصيل أعضاء الدعم الأساسي بمكونات التركيب الكهروضوئية أثناء توزيع الأحمال من وحدات الطاقة الشمسية والقضبان والأقواس والثلوج والرياح والقوى البيئية الأخرى في النظام الهيكلي الرئيسي.

يعتمد أداء المدادة على ما هو أكثر بكثير من أبعادها الاسمية. درجة المواد، والسمك، وهندسة المقطع العرضي، والامتداد، وطريقة الاتصال، ونظام الطلاء، وترتيب الثقب، وأحمال المشروع كلها تؤثر على النتيجة الهيكلية النهائية.

لهذا السبب، فإن شراء أرخص مقاطع الصلب بناءً على السعر أو الوزن فقط يمكن أن يخلق مشاكل لاحقًا. ينبغي اختيار المدادة المصممة بشكل صحيح وفقا للمتطلبات الهيكلية الفعلية للمشروع.

2. كيف يعمل هيكل المدادة؟

إن فعالية المدادة الفولاذية المشكلة على البارد تأتي إلى حد كبير من هندستها المقطعية. بدلاً من استخدام شريط فولاذي مسطح ذو مقاومة محدودة للانحناء، يتم تشكيل الفولاذ في شكل هيكلي أعمق.

يمكن أن يؤدي عمق القسم المتزايد إلى تحسين مقاومة الانحناء حول المحور الهيكلي ذي الصلة دون الحاجة إلى زيادة كبيرة نسبيًا في المواد. اعتمادًا على التصميم، يمكن أن تعمل الشفاه والفلنجات والشبكات وميزات التقوية معًا لتحسين كفاءة القسم.

في البنية الشمسية النموذجية، يمكن فهم مسار الحمل على النحو التالي:

• تتلقى الوحدات الشمسية الأحمال البيئية والتشغيلية.
• تقوم قضبان التثبيت أو المكونات الداعمة بنقل هذه الأحمال إلى الأعضاء الهيكلية الثانوية.
• تقوم المدادات الفولاذية المشكلة على البارد بتوزيع الأحمال على طول الإطار الهيكلي.
• تقوم العوارض والأعمدة الأولية بنقل الأحمال نحو الأساس أو الهيكل الداعم.

وهذا يعني أن المدادة ليست مكونًا معزولًا. يجب أن تعمل أبعادها وتفاصيل الاتصال مع بقية الهيكل.

بالنسبة للمنشآت الكهروضوئية الكبيرة، تعتبر مواقع الثقوب المتسقة ذات أهمية خاصة. يسمح التثقيب الدقيق للمسامير والأقواس والمكونات الأخرى بمحاذاة بشكل صحيح، مما يقلل من التعديل غير الضروري أثناء التجميع.

3. لماذا يتم استخدام المدادة الفولاذية المشكلة على البارد على نطاق واسع؟

تهتم مشاريع البناء الحديثة بشكل متزايد بالكفاءة الهيكلية وسرعة التركيب واستخدام المواد والمتانة على المدى الطويل. يمكن للمدادات الفولاذية المشكلة على البارد أن تلبي العديد من هذه المتطلبات في وقت واحد.

• الهندسة الهيكلية الفعالة:يمكن أن توفر المقاطع المشكلة أداءً مفيدًا في الانحناء دون الاعتماد على مقاطع فولاذية ثقيلة للغاية.
• الأبعاد الدقيقة:يمكن أن يؤدي التشكيل المستمر إلى إنتاج هندسة مقطعية متسقة عبر دفعات الإنتاج الكبيرة.
• التخصيص المرن:يمكن تكييف الطول والسمك وأبعاد الملف الشخصي وأنماط الفتحات مع متطلبات المشروع.
• كفاءة التثبيت:يمكن للثقوب المنتجة في المصنع والأبعاد القياسية تبسيط التجميع الميداني.
• حسن استغلال المواد:يمكن تحسين المقطع العرضي للتطبيق الهيكلي المقصود.
• الحماية من التآكل:يمكن لأنظمة الطلاء المعدنية المجلفنة والمتقدمة تحسين مقاومة التعرض البيئي.
• نطاق تطبيق واسع:يمكن استخدام نفس مفهوم المدادة العام في الأنظمة الكهروضوئية والمواقف والمباني الصناعية والهياكل الفولاذية الأخرى.

تصبح هذه المزايا ذات قيمة خاصة عندما يحتوي المشروع على مئات أو آلاف المكونات الهيكلية المتكررة. يمكن أن تصبح التناقضات الصغيرة في الأبعاد أو صعوبات التثبيت كبيرة عند مضاعفتها عبر موقع كبير.

4. أين يتم استخدام المدادة الفولاذية المشكلة على البارد؟

تعتبر المدادات المشكلة على البارد مناسبة للعديد من التطبيقات الهيكلية التي تتطلب دعمًا ثانويًا فعالاً. استخدامها واضح بشكل خاص في البناء الكهروضوئي.

بالنسبة لتطبيقات الطاقة الشمسية، تستحق الظروف البيئية اهتمامًا خاصًا. قد تتطلب المشاريع في المناطق الساحلية أو المناطق ذات الرطوبة العالية أو المواقع المعرضة لظروف جوية قاسية حماية سطحية معززة مقارنة بالمشاريع في البيئات الداخلية الجافة.

5. المدادة الفولاذية المشكلة على البارد مقابل المقاطع المدرفلة على الساخن التقليدية

لا تعتبر الأعضاء الفولاذية المشكلة على البارد والمدرفلة على الساخن بدائل مباشرة في كل التطبيقات الهيكلية. يعتمد الاختيار الصحيح على حالة التحميل والامتداد والهندسة ومعايير التصميم واقتصاديات المشروع.

النقطة المهمة هي أن أيًا من طرق التصنيع لا تتفوق تلقائيًا على كل مشروع. يجب على المهندسين الإنشائيين تقييم مسار الحمل الكامل ومتطلبات التصميم المطبقة قبل اختيار القسم.

6. كيف يجب عليك اختيار المدادة المناسبة؟

يجب أن يبدأ اختيار المدادة الفولاذية المشكلة على البارد بالمتطلبات الهندسية بدلاً من مجرد اختيار ملف تعريف شائع. يجب تقييم العديد من المعلمات معًا.

1. تحديد الأحمال التصميمية

وينبغي النظر في الرياح والثلوج وأحمال المعدات والأحمال الميتة والقوى الأخرى المطبقة. قد تتطلب مشاريع الطاقة الشمسية في المناطق ذات الرياح العاتية أو الثلوج الكثيفة مواصفات هيكلية مختلفة بشكل كبير عن المشاريع في المناخات المعتدلة.

2. تأكد من الامتداد والتباعد

تؤثر المسافة بين الدعامات بشكل مباشر على سلوك الانحناء والانحراف. قد لا يكون ملف التعريف الذي يعمل بشكل مناسب على مسافة قصيرة مناسبًا لمسافة أطول غير مدعومة.

3. حدد درجة المادة

قد تشمل درجات الفولاذ الإنشائي الشائعة Q235B، وQ355B، وS235JR، وS355JR، في حين يمكن النظر في درجات الهيكل الإنشائي المجلفن مثل S250GD، أو S350GD، أو S420GD اعتمادًا على التطبيق والمعايير المعمول بها.

4. اختر السمك المناسب

يؤثر السماكة على القدرة الهيكلية والوزن ومتطلبات التصنيع والتكلفة. لا تعد زيادة السُمك دائمًا الحل الأكثر اقتصادا إذا كان من الممكن تحسين هندسة القسم بشكل أكثر فعالية.

5. تقييم التعرض للتآكل

يمكن أن يوفر الفولاذ المجلفن والطلاءات من نوع ZAM حماية معززة للسطح. يجب اختيار الطلاء المناسب وفقًا للتعرض للغلاف الجوي وعمر الخدمة المتوقع واستراتيجية الصيانة ومتطلبات المشروع.

6. تحقق من متطلبات الاتصال

يجب أن تكون فتحات المسامير وأبعاد الفتحة وتباعد الفتحات ومسافات الحواف وأجهزة التوصيل متوافقة مع نظام التثبيت. يمكن أن يكون التثقيب في المصنع ذا قيمة عندما يستخدم المشروع تخطيطات اتصال موحدة.

7. كيف يتم تصنيع المدادة الفولاذية المشكلة على البارد؟

تبدأ المدادة الموثوقة بمواد خام خاضعة للرقابة وعملية تصنيع مستقرة. على الرغم من أن إجراءات الإنتاج الدقيقة تختلف حسب الشركة المصنعة، إلا أن العملية العامة تتضمن عدة مراحل مهمة.

1. تحضير المواد الخام:يتم فحص الملفات أو الأشرطة الفولاذية لمعرفة الدرجة والأبعاد وحالة السطح والمتطلبات الميكانيكية.
2. لفة تشكيل:يمر الشريط عبر سلسلة من محطات التشكيل التي تقوم تدريجياً بإنشاء ملف تعريف C أو Z المطلوب.
3. اللكم الدقيق:يمكن إنتاج فتحات التوصيل وفقًا للرسومات المحددة ونمط التثبيت.
4. القطع:يتم قطع الملف الشخصي المستمر إلى الأطوال المطلوبة.
5. فحص الأبعاد:يتم فحص الأبعاد الرئيسية ومواضع الثقب والاستقامة وحالة السطح.
6. حماية السطح:اعتمادًا على المادة المختارة وطريق التصنيع، يتم تطبيق أو توفير أنظمة طلاء مقاومة للتآكل كجزء من المادة الفولاذية.
7. التعبئة والتغليف:يتم تجميع المدادات النهائية وحمايتها للنقل والمناولة.

تعتبر الأتمتة مفيدة بشكل خاص للمشاريع الكهروضوئية كبيرة الحجم لأنها تساعد في الحفاظ على التكرار. عندما يتطلب المشروع الآلاف من القطع المماثلة، فإن تفاوتات الإنتاج المستقرة يمكن أن تحدث فرقًا كبيرًا في كفاءة التثبيت.

8. ما الذي يجب مراعاته أثناء التثبيت؟

حتى المدادة عالية الجودة يمكن أن يكون أداؤها ضعيفًا إذا تم تركيبها بشكل غير صحيح. يجب على فرق البناء اتباع الرسومات المعتمدة ومتطلبات المهندس الإنشائي بدلاً من إجراء تعديلات ميدانية غير منضبطة.

• تجنب القطع غير الضروري:يمكن أن يؤدي قطع الأعضاء الهيكلية في موقع البناء إلى تغيير هندستها التصميمية وقد يؤثر على الأداء.
• تجنب الحفر غير المصرح به:يمكن أن تؤدي الثقوب الإضافية إلى تقليل خصائص القسم الفعالة وقد تتداخل مع تصميم الاتصال.
• الحفاظ على التباعد الصحيح:يجب أن تتوافق المسافات بين المدادات مع التصميم الهيكلي المعتمد.
• استخدم السحابات المتوافقة:يجب أن تكون المثبتات مناسبة للمواد الإنشائية والظروف البيئية.
• حماية السطح:يجب إصلاح الخدوش والأضرار التي لحقت بالطبقات الواقية بشكل مناسب.
• السيطرة على تراكم المياه:يجب أن تتجنب التفاصيل الهيكلية الظروف التي تسمح للمياه بالبقاء محصورين حول الأعضاء الفولاذية.
• التحقق من المحاذاة:يجب التحقق من الاستقامة وتحديد المواقع قبل التشديد النهائي للاتصالات.

تعتبر جودة التركيب مهمة بشكل خاص للأنظمة الكهروضوئية لأن الإطار الهيكلي قد يظل معرضًا للرياح والأمطار وتغيرات درجات الحرارة والإشعاع الشمسي لسنوات عديدة.

9. ما هي عوامل الجودة الأكثر أهمية؟

عند شراء مدادة فولاذية مشكلة على البارد، يجب على المشترين تقييم المنتج الكامل بدلاً من التركيز فقط على سعر الوحدة.

10. كيف يمكن تحسين عمر الخدمة؟

إن الاختيار المناسب للمواد هو مجرد بداية للأداء طويل المدى. ويجب أيضًا فحص النظام الهيكلي بشكل دوري، خاصة في البيئات القاسية.

بالنسبة للمشاريع الساحلية وذات الرطوبة العالية، ينبغي الاهتمام بحالة الطلاء ونقاط الاتصال والحواف المقطوعة والرطوبة المتراكمة والمناطق التي قد تتلامس فيها معادن مختلفة.

يجب أن تبحث فرق الصيانة عن:

• التآكل المرئي أو تدهور الطلاء.
• الخدوش أو الأضرار الميكانيكية للأسطح الواقية.
• السحابات فضفاضة أو التالفة.
• تشوه غير متوقع أو التواء موضعي.
• تراكم المياه حول الوصلات الهيكلية.
• التغييرات في المحاذاة أو الهندسة الهيكلية.

يمكن للفحص المبكر تحديد المشكلات البسيطة قبل أن تتطور إلى مشكلات هيكلية أو صيانة باهظة الثمن. يجب أن تعكس فترة التفتيش بيئة المشروع ومستوى التعرض ومتطلبات التصميم وخطة الصيانة.

11. لماذا تختار شركة Energet Solar؟

إنرجت سولارتوفر حلول المدادة الفولاذية المشكلة على البارد لأنظمة التركيب الكهروضوئية والهياكل الفولاذية، بما في ذلك المقاطع الجانبية على شكل C وZ. تدعم مجموعة منتجاتها كلاً من المتطلبات القياسية والتكوينات الخاصة بالمشروع.

يمكن تكييف المواصفات المتاحة عبر معلمات مثل الطول والعرض والارتفاع والسمك ودرجة المادة والطلاء وترتيب التثقيب. تعتبر هذه المرونة مفيدة لمقاولي EPC، ومصنعي أنظمة تركيب الطاقة الشمسية، والموزعين، ومطوري المشاريع الذين يحتاجون إلى أعضاء هيكلية تتوافق مع تصميم النظام الحالي لديهم.

يمكن تكوين أبعاد المنتج النموذجية وفقًا لمتطلبات المشروع، مع خيارات تمثيلية تغطي الأطوال من حوالي 1000 إلى 6000 ملم، والعرض من حوالي 40 إلى 80 ملم، والارتفاع من حوالي 50 إلى 220 ملم، والسمك حوالي 1.8 إلى 3.0 ملم. يجب دائمًا تأكيد المواصفات النهائية وفقًا للحسابات الهندسية ورسومات المشروع.

تؤكد شركة Energet Solar أيضًا على اتساق التصنيع من خلال عمليات مثل تشكيل اللف، والتثقيب الآلي، والقطع الدقيق، وفحص الأبعاد، ومراقبة الجودة. بالنسبة للمشاريع المخصصة، يمكن تنسيق الإنتاج وفقًا للرسومات الفنية ومتطلبات الاتصال المحددة.

بالنسبة لمشاريع الطاقة الشمسية الدولية، يمكن أن يساعد هذا النوع من مرونة التصنيع في تقليل الحاجة إلى التعديلات في الموقع وجعل تكامل المكونات أكثر قابلية للتنبؤ به.

12. الأسئلة المتداولة

س 1: ما هو الغرض الرئيسي من المدادة الفولاذية المشكلة على البارد؟

يتم استخدام المدادة الفولاذية المشكلة على البارد بشكل عام كعضو هيكلي ثانوي لدعم وتوزيع الأحمال داخل الهياكل الفولاذية. في الأنظمة الكهروضوئية، يمكنه توصيل الأعضاء الهيكلية الأساسية بمكونات تركيب الطاقة الشمسية والمساعدة في دعم مجموعة الوحدات.

س2: هل المدادات C والمدادات Z قابلة للتبديل؟

ليس بالضرورة. تختلف هندسة المقطع العرضي وخصائص الاتصال، لذلك يجب اختيار المظهر الجانبي المناسب وفقًا للتصميم الهيكلي والامتداد وظروف التحميل وترتيب الاتصال.

Q3: هل يمكن تخصيص المدادات الفولاذية المشكلة على البارد؟

نعم. اعتمادًا على قدرات الإنتاج الخاصة بالشركة المصنعة، يمكن تخصيص الأبعاد والأطوال والسماكات وأنماط الفتحات والمواصفات الأخرى وفقًا للرسومات الهندسية ومتطلبات المشروع.

س 4: هل المدادات الفولاذية المشكلة على البارد مناسبة لمحطات الطاقة الشمسية؟

نعم. وهي قابلة للتطبيق على نطاق واسع على الأنظمة الكهروضوئية المثبتة على الأرض، وهياكل الطاقة الشمسية على الأسطح، والمواقف الشمسية، وغيرها من تطبيقات دعم الطاقة الكهروضوئية عندما يتم تصميم القسم بشكل مناسب لأحمال المشروع والظروف البيئية.

س 5: ما هو الطلاء المناسب للتطبيقات الخارجية؟

تعتبر أنظمة طلاء الزنك والألمنيوم والمغنيسيوم المتقدمة المجلفنة بالغمس الساخن مناسبة بشكل شائع لتطبيقات الفولاذ الخارجية. ويعتمد الخيار المناسب على التعرض البيئي وعمر الخدمة المطلوب ومواصفات المشروع والمعايير المعمول بها.

س 6: هل يمكن حفر المدادة أو قطعها أثناء التثبيت؟

ينبغي بشكل عام تجنب التعديل الميداني غير المخطط له. يمكن أن يؤدي القطع أو الحفر إلى تغيير خصائص القسم المصمم والإضرار بالحماية من التآكل. وأي تعديل يجب أن يتبع التعليمات الهندسية المعتمدة.

س 7: ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

تتضمن المعلومات المفيدة الملف الشخصي المطلوب والأبعاد والسمك ودرجة الفولاذ ومواصفات الطلاء والطول ونمط الثقب والكمية والتطبيق وموقع المشروع والرسومات الفنية المتاحة. يتيح توفير المعلومات الكاملة للمورد التوصية بتكوين أكثر ملاءمة.

س8: كيف يمكنني تقليل مشاكل التثبيت مع المدادات؟

استخدم رسومات دقيقة وأبعادًا متسقة وفتحات المصنع الموضوعة بشكل صحيح والمثبتات المتوافقة وإجراءات التثبيت المحددة بوضوح. إن تأكيد تفاصيل الاتصال قبل الإنتاج يمكن أن يمنع العديد من المشكلات الميدانية.

13. الاستنتاج

أصبحت المدادة الفولاذية المشكلة على البارد حلاً هيكليًا مهمًا لأنظمة تركيب الطاقة الشمسية الحديثة والإنشاءات الفولاذية خفيفة الوزن لأنها تجمع بين هندسة القسم الفعالة واتساق الأبعاد ومرونة التخصيص ومزايا التثبيت العملية.

ومع ذلك، فإن اختيار المدادة الصحيحة ليس مجرد مسألة اختيار ملف تعريف C أو Z. يجب أخذ أحمال المشروع، والامتداد، والتباعد، ودرجة المادة، والسمك، وبيئة التآكل، وتصميم التوصيل، وتفاوتات التصنيع، وظروف التثبيت معًا في الاعتبار.

بالنسبة للمشاريع الكهروضوئية الكبيرة، تصبح هذه التفاصيل أكثر أهمية لأن آلاف المكونات الهيكلية قد تحتاج إلى العمل معًا في ظل التعرض البيئي طويل المدى. يمكن لنظام المدادة المصمم جيدًا والمصنع بشكل صحيح أن يساعد في تحسين الموثوقية الهيكلية مع تقليل استهلاك المواد غير الضرورية وصعوبات التثبيت.

من خلال التصنيع المخصص للمدادة الفولاذية المشكلة على البارد، والدعم الفني، وقدرات الإنتاج لتطبيقات تركيب الطاقة الشمسية،إنرجت سولاريمكن أن تساعد العملاء على تطوير حلول هيكلية عملية بناءً على متطلبات مشروعهم. إذا كنت تخطط لنظام تركيب الطاقة الشمسية، أو مشروع إطار فولاذي، أو تطبيق هيكلي مخصص،اتصل بنااليوم لمناقشة الرسومات والمواصفات ومتطلبات الطلاء والكميات واحتياجات التسليم.
