ما هي أنواع مثبتات الطاقة الشمسية الأرضية المستخدمة في مشاريع الطاقة الشمسية؟

في مزرعة شمسية واسعة تمتد عبر مئات الأفدنة، تم تركيب آلاف الألواح الشمسية على هياكل فولاذية يجب أن تتحمل عقودًا من الرياح والأمطار والدورات الحرارية. تعتمد سلامة هذا النظام بأكمله على مكون غالبًا ما يتم تجاهله، ألا وهو أداة تثبيت الطاقة الشمسية الأرضية. تقوم هذه المكونات الصغيرة ولكن المهمة بنقل الأحمال الهيكلية من الألواح الشمسية إلى نظام التركيب وفي النهاية إلى الأرض. يمكن أن يؤدي فشل أداة تثبيت واحدة إلى تأثير متتالي: لوحة مفكوكة، أو وحدة تالفة، أو في أسوأ الحالات، انهيار هيكلي كارثي يعرض الأرواح للخطر ويعطل توليد الطاقة. في صناعة الطاقة الشمسية، فشل التثبيت ليس نادرا. إنها سبب مستمر لمطالبات الضمان والإصلاحات الميدانية المكلفة. ومع ذلك، يمكن الوقاية منها تمامًا من خلال الاختيار الصحيح واختيار المواد وضمان الجودة.

إذن ما هي أنواعالسحابات الشمسية الأرضيةتُستخدم بشكل شائع في مشاريع الطاقة الشمسية، وكيف يختار المهندسون المناسب منها؟ تتضمن الإجابة فهم مجموعة من المنتجات المصممة لتطبيقات محددة. وتشمل هذه مثبتات الأساس مثل البراغي الأرضية ومسامير التثبيت الخرسانية، والموصلات الهيكلية مثل البراغي على شكل T، والمسامير على شكل حرف U، والمسامير السداسية، والمثبتات المتخصصة مثل البراغي والمسامير ذاتية التنصت. كل نوع له معايير تصميم فريدة، بما في ذلك القوة الميكانيكية، ومقاومة التآكل، وسهولة التركيب. ستوفر هذه المقالة تحليلاً شاملاً لفئات مثبتات الطاقة الشمسية الأرضية الأساسية، وتناقش عوامل اختيار المواد المهمة، وتستكشف المواصفات الفنية ومعايير الجودة التي تحدد أدوات التثبيت عالية الأداء للبيئة المتطلبة لمحطة الطاقة الشمسية.

جدول المحتويات

• 1. ما هي مثبتات الطاقة الشمسية الأرضية ومواصفاتها الرئيسية؟
  • 1.1 تعريف وتصنيف مثبتات الطاقة الشمسية الأرضية
  • 1.2 المواصفات الفنية الرئيسية
• 2. كيف تؤثر اختيارات المواد على أداء مثبتات الطاقة الشمسية الأرضية؟
• 3. ما هي الأنواع الرئيسية للمثبتات الشمسية الأرضية المستخدمة في المشاريع؟
• 4. ما هي معايير الجودة والاختبارات التي تضمن موثوقية مثبتات الطاقة الشمسية الأرضية؟
• 5. كيف تختار المثبتات الشمسية الأرضية المناسبة لمشروعك؟
• 6. كيف تعمل مثبتات الطاقة الشمسية الأرضية الاحترافية على تحسين عائد استثمار المشروع؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. حول شركة إنرجت سولار سوليوشن
• 9. الاستنتاج

1. ما هي مثبتات الطاقة الشمسية الأرضية ومواصفاتها الرئيسية؟

1.1 تعريف وتصنيف مثبتات الطاقة الشمسية الأرضية

المثبت الشمسي الأرضي هو مكون ميكانيكي يستخدم لربط هياكل تركيب الطاقة الشمسية بشكل آمن بالأساس الأرضي وتوصيل العناصر الهيكلية المختلفة داخل مجموعة الطاقة الشمسية. تقوم هذه المثبتات بنقل أحمال الرياح والثلوج والزلازل من الوحدات عبر نظام التثبيت إلى الأرض، مما يجعلها مسار الحمل الحرج في أي مشروع للطاقة الشمسية. بدون أدوات التثبيت الصحيحة، تتعرض السلامة الهيكلية الكاملة لمزرعة الطاقة الشمسية للخطر.السحابات الشمسية الأرضيةيتم تصنيفها عادةً حسب وظيفتها داخل النظام: مثبتات الأساس (التي تثبت الهيكل على الأرض)، والموصلات الهيكلية (التي تربط مكونات التركيب المختلفة)، ومشابك الوحدة (التي تربط الألواح الشمسية بالهيكل). كل تصنيف له مجموعته الخاصة من متطلبات التصميم وطرق التثبيت.

من منظور التصميم، يجب تقييم مثبتات الطاقة الشمسية الأرضية بناءً على ثلاثة معايير أساسية: القوة الميكانيكية (القدرة على مقاومة الشد والقص وأحمال الضغط)، ومقاومة التآكل (القدرة على تحمل التدهور البيئي على مدى عمر المشروع الذي يزيد عن 25 عامًا)، وسهولة التركيب (القدرة على التثبيت بسرعة وبشكل متسق باستخدام الحد الأدنى من الأدوات المتخصصة). هذه المعايير ليست مستقلة؛ إن المثبتات التي تتمتع بقوة ميكانيكية ممتازة ولكن مقاومة التآكل ضعيفة سوف تفشل قبل الأوان في البيئة الساحلية، في حين أن المثبتات المقاومة للتآكل ولكن من الصعب تركيبها ستؤدي إلى رفع تكاليف المشروع. هذا هو السببإنرجت سولار سوليوشن- إحدى الشركات الرائدة في مجال تركيب الألواح الكهروضوئية - قامت بتطوير مجموعة شاملة من مثبتات الطاقة الشمسية الأرضية التي تلبي المعايير الثلاثة في وقت واحد. تم تصميم أدوات التثبيت لدينا لتلبية المتطلبات المحددة لمشاريع الطاقة الشمسية المثبتة على الأرض، بدءًا من المنشآت التجارية الصغيرة وحتى المزارع كبيرة الحجم التي تمتد على آلاف الأفدنة.

1.2 المواصفات الفنية الرئيسية

لتحديد أداة تثبيت الطاقة الشمسية الأرضية بشكل صحيح، يجب على المهندسين فهم المعلمات التقنية الرئيسية الخاصة بها. تحدد هذه المواصفات أداء أداة التثبيت وتحدد مدى ملاءمتها لأحمال تصميم المشروع والظروف البيئية. يقدم الجدول التالي نظرة عامة تفصيلية على المواصفات المهمة لأنواع مثبتات الطاقة الشمسية الأرضية الأكثر استخدامًا في مشاريع الطاقة الشمسية، استنادًا إلى الاختبارات الشاملة والبيانات الميدانية التي أجراها مصنعنا.

يوضح الجدول أعلاه أن كل نوع من أنواع مثبتات الطاقة الشمسية الأرضية لديه مجموعة فريدة من المواصفات. على سبيل المثال، يجب أن تتمتع مراسي الأساس بقدرة شد عالية وقوة خضوع لمقاومة قوى السحب من الأرض. وهي عادةً ما تكون مجلفنة بالغمس الساخن بطبقة سميكة للحماية من تآكل التربة. يجب أن تتمتع البراغي الهيكلية بقوة عالية (الدرجة 8.8 أو 10.9) وغالبًا ما تكون مغلفة بالزنك والألومنيوم والمغنيسيوم (ZAM) لتعزيز مقاومة التآكل. عادةً ما تكون مسامير تثبيت الوحدة مصنوعة من الفولاذ المقاوم للصدأ لأنها تتعرض مباشرة للبيئة وهي ضرورية للاحتفاظ باللوحة. إن فهم هذه المواصفات يسمح للمهندسين باختيار مثبت الطاقة الشمسية الأرضية المناسب لكل تطبيق ضمن مشروع الطاقة الشمسية، مما يضمن السلامة والموثوقية وطول العمر.

2. كيف تؤثر اختيارات المواد على أداء مثبتات الطاقة الشمسية الأرضية؟

يعد اختيار المواد الخاصة بمثبت الطاقة الشمسية الأرضية أحد أهم القرارات في تصميم مشروع الطاقة الشمسية. تحدد مادة التثبيت قوتها ومقاومتها للتآكل وموثوقيتها على المدى الطويل. تهيمن ثلاث فئات من المواد الأساسية على صناعة الطاقة الشمسية: الفولاذ الكربوني مع طبقات واقية، والفولاذ المقاوم للصدأ، والفولاذ المطلي بالزنك والألمنيوم والمغنيسيوم (ZAM). تتمتع كل مادة بمزايا وقيود مميزة، ويجب أن يتوافق الاختيار مع الظروف البيئية المحددة للمشروع.

ولنتأمل هنا حالة مزرعة للطاقة الشمسية بقدرة 150 ميجاوات بنيت في منطقة ساحلية في تشيلي. تتطلب مواصفات المشروع أدوات تثبيت قياسية مجلفنة بالغمس الساخن. ومع ذلك، بدأت أدوات التثبيت المجلفنة تظهر عليها علامات التآكل خلال عامين من التشغيل بسبب مزيج من الرطوبة العالية ورذاذ الملح ودورات درجة الحرارة. أدت عمليات استبدال أدوات التثبيت الناتجة إلى تكاليف صيانة كبيرة وانخفاض إنتاج الطاقة خلال فترة الإصلاح. لم يكن هذا الفشل بسبب عيب في التصميم في أدوات التثبيت نفسها، ولكن بسبب عدم توافق اختيار المواد مع الظروف البيئية. كان من الممكن خدمة المشروع بشكل أفضل باستخدام الفولاذ المقاوم للصدأ (الدرجة 316) أو السحابات المطلية بـ ZAM عالية الأداء.

خيارات المواد الأساسية الثلاثة لالسحابات الشمسية الأرضيةنكون:

فولاذ كربوني مع طلاء مجلفن بالغمس الساخن.هذه هي المادة الأكثر استخدامًا على نطاق واسع نظرًا لتوازنها بين التكلفة والأداء. يوفر الطلاء المجلفن بالغمس الساخن طبقة حاجزة تحمي الفولاذ من التآكل. ومع ذلك، يجب أن يكون سمك الطلاء مناسبًا (عادةً ≥ 85 ميكرومتر للبيئات العدوانية)، ويجب أن يكون الطلاء خاليًا من العيوب. الميزة هي فعالية التكلفة؛ القيد هو أن الطلاء يكون عرضة للتلف أثناء التثبيت، ويتدهور أدائه بمرور الوقت.

الفولاذ المقاوم للصدأ (304 و 316).يحتوي الفولاذ المقاوم للصدأ على الكروم، الذي يشكل طبقة أكسيد سلبية توفر مقاومة ممتازة للتآكل دون طلاء منفصل. يعتبر الفولاذ المقاوم للصدأ من الدرجة 316، والذي يتضمن الموليبدينوم، فعالاً بشكل خاص في البيئات البحرية والساحلية. الميزة هي مقاومة التآكل الاستثنائية وانخفاض الصيانة. القيد هو تكلفة المواد الأعلى بشكل ملحوظ واحتمال تآكل الشقوق في الوصلات الملولبة.

الفولاذ المطلي بالزنك والألومنيوم والمغنيسيوم (ZAM).هذه مادة ناشئة توفر مقاومة فائقة للتآكل مقارنة بالفولاذ المجلفن بالغمس الساخن. طلاء ZAM أرق (عادة 5-7 ميكرومتر) من الطلاء المجلفن، ولكنه يوفر خصائص الإصلاح الذاتي عند الحواف المقطوعة، وهي ميزة كبيرة. الميزة هي انخفاض الوزن وتعزيز مقاومة التآكل. القيد هو التكلفة الأعلى مقارنة بالمنتجات المجلفنة القياسية.

إنرجت سولار سوليوشنتقدم مثبتات الطاقة الشمسية الأرضية بجميع أنواع المواد الثلاثة، مع توصيات محددة بناءً على بيئة المشروع. بالنسبة للمشاريع في المناطق الساحلية أو ذات الرطوبة العالية، نوصي بالفولاذ المقاوم للصدأ من الدرجة 316 أو الفولاذ المطلي بـ ZAM. بالنسبة للمشاريع الداخلية ذات مخاطر التآكل المنخفضة، يعد الفولاذ الكربوني المجلفن بالغمس الساخن هو الخيار الأكثر فعالية من حيث التكلفة. يحافظ مصنعنا على مواصفات المواد التفصيلية ويمكنه تقديم إرشادات حول الاختيار الأمثل لتطبيقك المحدد.

3. ما هي الأنواع الرئيسية للمثبتات الشمسية الأرضية المستخدمة في المشاريع؟

السحابات الشمسية الأرضيةيمكن تصنيفها إلى ثلاث عائلات أساسية بناءً على وظيفتها ضمن نظام تركيب الطاقة الشمسية: مثبتات الأساس، والموصلات الهيكلية، ومثبتات ملحقات الوحدة. تحتوي كل عائلة على عدة أنواع محددة، ويعتمد الاختيار على تصميم هيكل التركيب، وظروف الموقع، ومتطلبات المشروع. يعد فهم الفروق بين هذه الأنواع أمرًا ضروريًا للمواصفات والتركيب المناسبين.

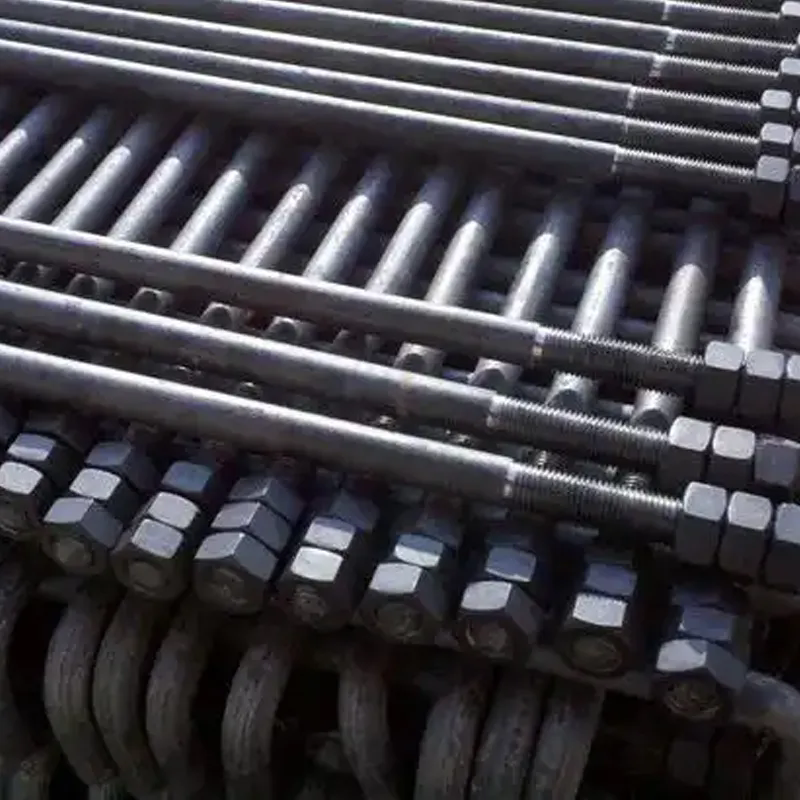

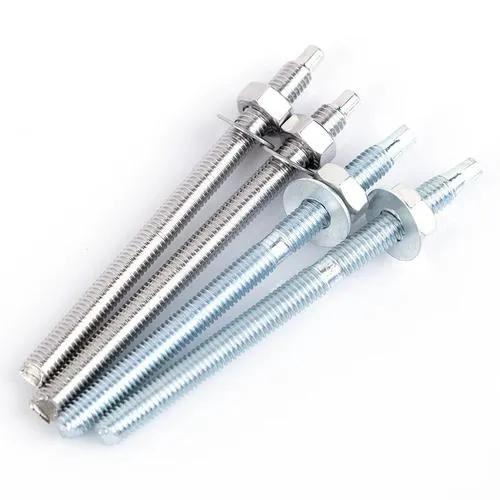

المراسي الأساس:تعمل هذه المثبتات الشمسية الأرضية على تأمين هيكل التثبيت على الأرض. الأنواع الأكثر شيوعًا هي البراغي الأرضية (الأكوام الحلزونية)، ومسامير التثبيت الخرسانية (للأساسات الخرسانية)، والأكوام المدفوعة ذات الوصلات المثبتة بمسامير. تحظى البراغي الأرضية بشعبية خاصة في المشاريع واسعة النطاق لأنها سريعة التركيب ولا تتطلب وقت معالجة ملموس. يتم دفعها إلى الأرض باستخدام معدات متخصصة وتوفر مقاومة ممتازة للسحب. يتم استخدام مسامير التثبيت الخرسانية عند صب الأساس الخرساني؛ فهي مدمجة في الخرسانة وتوفر اتصالاً ملولبًا لهيكل التركيب.

الموصلات الهيكلية:تُستخدم هذه المثبتات الشمسية الأرضية لتوصيل المكونات الفولاذية المختلفة لهيكل التثبيت - مثل الأعمدة والعوارض والمدادات والأقواس القطرية. أنواع الموصلات الأساسية هي البراغي السداسية، ومسامير T، ومسامير U، ومسامير التنصت الذاتية. البراغي السداسية هي الأكثر شيوعًا، وتستخدم مع الصواميل والغسالات لإنشاء وصلات مثبتة بمسامير. تم تصميم مسامير T للاستخدام مع القضبان المشقوقة، مما يسمح بتعديل نقطة الاتصال. تُستخدم البراغي على شكل حرف U لتأمين الأنابيب أو المقاطع الدائرية على الأسطح المستوية. تُستخدم البراغي ذاتية التنصت للتوصيلات ذات الجدران الرقيقة حيث يمكن إجراء الحفر والتنصت في عملية واحدة.

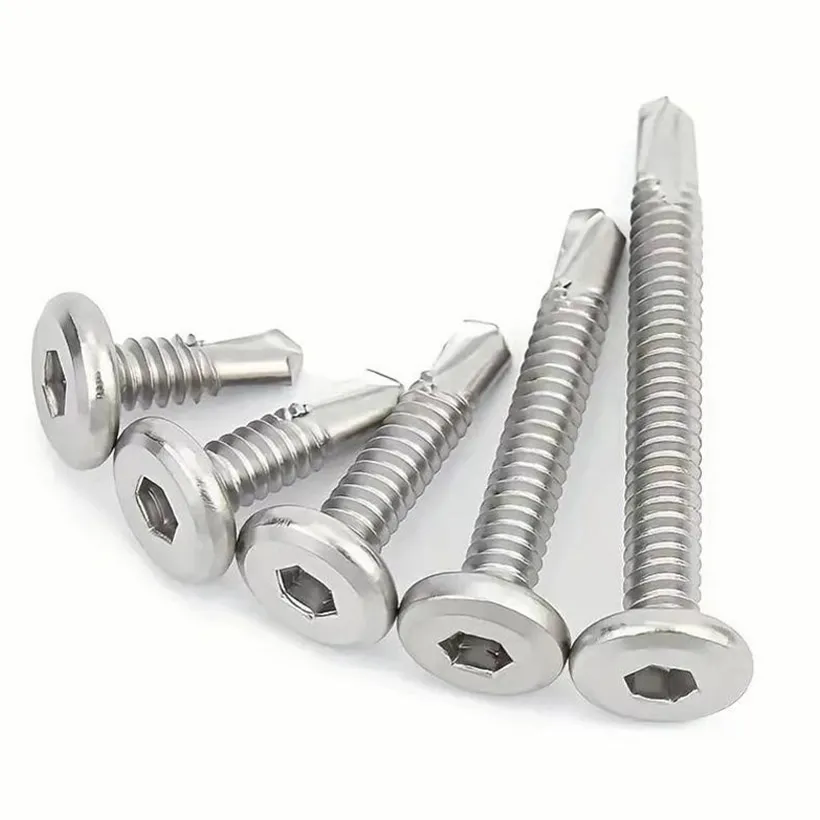

السحابات مرفق الوحدة:تقوم مثبتات الطاقة الشمسية الأرضية هذه بتوصيل الألواح الشمسية بقضبان التثبيت. الأنواع الأكثر شيوعًا هي مسامير التثبيت ومسامير النقل والمسامير. تُستخدم مسامير التثبيت مع مشابك الوحدة لتثبيت إطار اللوحة على السكة. تتميز مسامير النقل برقبة مربعة تمنع الدوران أثناء التثبيت، مما يجعلها مثالية للتطبيقات التي يكون الوصول إليها محدودًا. تُستخدم المسامير للتوصيلات الدائمة المقاومة للعبث حيث لا يُتوقع التفكيك.

يقدم الجدول التالي ملخصًا لأنواع مثبتات الطاقة الشمسية الأرضية الرئيسية وتطبيقاتها الأساسية.

يقوم مصنعنا، Energet Solar Solution، بتصنيع مجموعة واسعة من مثبتات الطاقة الشمسية الأرضية لدعم متطلبات المشاريع المتنوعة. نحن ندرك أن كل مشروع فريد من نوعه، ونقدم حلولًا مخصصة - بما في ذلك تصميمات الخيوط الخاصة، والطلاءات المخصصة، والأبعاد غير القياسية - لتلبية الاحتياجات المحددة لعملائنا. يمكن لفريق المهندسين لدينا المساعدة في اختيار نوع المثبت المناسب ومواصفاته لأي تطبيق لتركيب الطاقة الشمسية، مما يضمن أن المثبتات لا تعمل بشكل موثوق فحسب، بل تساهم أيضًا في التثبيت الفعال وسلامة النظام على المدى الطويل.

4. ما هي معايير الجودة والاختبارات التي تضمن موثوقية مثبتات الطاقة الشمسية الأرضية؟

إن موثوقية المثبت الشمسي الأرضي لا تعتمد فقط على المواد والتصميم؛ ويتم تحديده أيضًا من خلال جودة التصنيع والاختبارات الصارمة التي تخضع لها قبل الوصول إلى موقع المشروع. توفر المعايير الدولية والوطنية إطارًا لضمان جودة أدوات التثبيت، ويتحقق الاختبار المستقل من أن أدوات التثبيت تلبي هذه المعايير. بالنسبة لمشروع الطاقة الشمسية المتوقع أن يعمل لمدة 25 إلى 30 عامًا، فإن جودةالسحابات الشمسية الأرضيةيعد عاملاً حاسماً في أداء وسلامة الهيكل على المدى الطويل. يجب أن يكون المهندسون ومديرو المشاريع واثقين من أن أدوات التثبيت التي يحددونها ليست مصممة بشكل صحيح فحسب، بل تم تصنيعها واختبارها بشكل صحيح أيضًا.

تشمل المعايير الأكثر صلة بالمثبتات الشمسية الأرضية: ISO 898-1 (الخصائص الميكانيكية للمثبتات المصنوعة من الفولاذ الكربوني وسبائك الفولاذ)، ISO 898-2 (الخصائص الميكانيكية للصواميل)، ISO 10684 (الطلاء المجلفن بالغمس الساخن على المثبتات الملولبة)، ASTM B117 (اختبار رش الملح)، و EN 1090 (تنفيذ الهياكل الفولاذية). يتم ضمان أن يكون للمثبت الذي يلبي هذه المعايير خصائص ميكانيكية معينة، وتفاوتات الأبعاد، وخصائص الطلاء. ومع ذلك، فإن تلبية المعيار هو الحد الأدنى من المتطلبات؛ سوف يتجاوز مورد أدوات التثبيت عالي الجودة المعيار لضمان الموثوقية. فيإنرجت سولار سوليوشن، يتم تصنيع مثبتات الطاقة الشمسية الأرضية الخاصة بنا في منشآت تتوافق مع أنظمة إدارة الجودة ISO 9001. نقوم بإجراء اختبارات داخلية للتأكد من أن كل دفعة من أدوات التثبيت تلبي المتطلبات الميكانيكية ومتطلبات التآكل المحددة، ونقدم شهادات اختبار مع كل طلب.

لفهم مدى موثوقية مثبت الطاقة الشمسية الأرضية، يجب على المرء أن ينظر إلى الاختبار الذي يتحقق من صحة أدائه. الاختبارات الأكثر أهمية للمثبتات الشمسية هي:

اختبار رش الملح (ASTM B117).يُخضع هذا الاختبار أداة التثبيت لبيئة رش الملح المستمر، مما يحاكي ظروف التآكل في البيئات الساحلية والبحرية. يقيس الاختبار عدد الساعات التي يستغرقها جهاز التثبيت لإظهار علامات الصدأ الأحمر أو الصدأ الأبيض. بالنسبة لمثبت الطاقة الشمسية الأرضية المخصص لمشروع ساحلي، عادةً ما تكون نتيجة اختبار رش الملح لمدة 1500 ساعة أو أكثر مطلوبة.

اختبار قوة الشد والخضوع.يقيس هذا الاختبار الميكانيكي مقاومة أداة التثبيت لقوى السحب. يتم مد المثبت في آلة اختبار حتى ينكسر، ويتم تسجيل القوة القصوى التي يتحملها. يتحقق الاختبار من أن القوة الفعلية للمثبت تتوافق مع درجته المحددة. وهذا أمر بالغ الأهمية بشكل خاص للموصلات الهيكلية، التي يجب أن تقاوم أحمال الرياح والثلوج.

اختبار عزم الدوران.يتحقق هذا الاختبار من العلاقة بين عزم الدوران المطبق وحمل المشبك الناتج. بالنسبة لتركيبات الطاقة الشمسية، يعد حمل المشبك الثابت أمرًا ضروريًا لمنع أداة التثبيت من الارتخاء أو الإفراط في عزم الدوران إلى درجة الفشل. نحن نقدم توصيات عزم الدوران لكل نوع من أنواع مثبتات الطاقة الشمسية الأرضية، ونوصي المقاولين باستخدام مفاتيح عزم الدوران المعايرة أثناء التثبيت.

اختبار التعب.تخضع هياكل تركيب الطاقة الشمسية للتحميل الديناميكي من قوى الرياح والزلازل. يُخضع اختبار التعب جهاز Ground Solar Fastener لدورات تحميل متكررة لمحاكاة الضغوط الناتجة عن عمر الخدمة الذي يبلغ 25 عامًا. يعد هذا الاختبار مهمًا بشكل خاص للمثبتات المستخدمة في المناطق المعرضة للرياح العاتية أو النشاط الزلزالي.

يوضح الجدول التالي متطلبات الاختبار النموذجية لمختلف درجات وتطبيقات مثبتات الطاقة الشمسية الأرضية.

يوفر Energet Solar Solution تقارير اختبار كاملة مع كل شحنة من مثبتات الطاقة الشمسية الأرضية. يحتفظ مصنعنا بمرافق اختبار شاملة ونظام إدارة الجودة الذي يضمن تلبية كل دفعة للمواصفات المطلوبة. نحن نقدم أيضًا خدمات اختبار خارجية للعملاء الذين يحتاجون إلى التحقق المستقل من أداء أدوات التثبيت. ومن خلال اختيار مثبتات عالية الجودة ومختبرة، يمكن لأصحاب المشاريع والمهندسين أن يثقوا في السلامة الهيكلية والمتانة لمنشآتهم الشمسية.

5. كيف تختار المثبتات الشمسية الأرضية المناسبة لمشروعك؟

اختيار الصحيحالسحابات الشمسية الأرضيةلمشروع الطاقة الشمسية هي عملية منظمة تتطلب النظر في عوامل متعددة. يمكن أن يؤدي الاختيار السيئ إلى فشل هيكلي، أو إعادة صياغة مكلفة، أو صيانة مبكرة. يضمن النهج المنهجي أن تكون أدوات التثبيت مناسبة للظروف البيئية والأحمال الهيكلية وطرق تركيب المشروع. لقد قمنا في Energet Solar Solution بتطوير إطار اختيار مكون من خمس خطوات نستخدمه لتوجيه عملائنا خلال هذه العملية.

الخطوة 1: تحديد الظروف البيئية.الخطوة الأولى والأكثر أهمية هي تقييم خطر التآكل. هل الموقع قريب من الساحل؟ هل التربة قابلة للتآكل؟ ما هو نطاق الرطوبة ودرجة الحرارة المتوقعة؟ تحدد الظروف البيئية ما إذا كانت أدوات التثبيت بحاجة إلى أن تكون مجلفنة بالغمس الساخن، أو مطلية بـ ZAM، أو مصنوعة من الفولاذ المقاوم للصدأ. بالنسبة للمواقع الساحلية، نوصي بشدة بالمنتجات المصنوعة من الفولاذ المقاوم للصدأ من الدرجة 316 أو المنتجات المطلية بـ ZAM. بالنسبة للمواقع الداخلية الجافة، قد تكون أدوات التثبيت المجلفنة بالغمس الساخن كافية.

الخطوة 2: تحديد الأحمال الهيكلية.يجب أن تكون أدوات التثبيت قادرة على مقاومة جميع الأحمال المطبقة، بما في ذلك الأحمال الميتة (وزن الألواح والهيكل)، والأحمال الحية (تراكم الثلوج والمياه)، وأحمال الرياح (استنادًا إلى سرعة الرياح المحلية وارتفاع الهيكل). يجب أن يتم حساب الأحمال التصميمية من قبل مهندس إنشائي، كما يجب اختيار المثبتات بما يتناسب مع القوة المطلوبة.

الخطوة 3: النظر في طريقة التثبيت.يمثل وقت التثبيت وتكاليف العمالة جزءًا كبيرًا من ميزانية المشروع. بعض مثبتات الطاقة الشمسية الأرضية أسرع في التثبيت من غيرها. على سبيل المثال، تكون البراغي ذاتية التنصت أسرع من البراغي المثقوبة لأنها تمنع عملية التنصت. يوفر Energet Solar Solution أدوات تثبيت ذات طبقات مقاومة للاحتكاك مطبقة مسبقًا لتقليل عزم دوران التثبيت وتبسيط عملية التجميع.

الخطوة 4: تقييم متطلبات الصيانة.تعتبر الموثوقية طويلة المدى لمثبتات الطاقة الشمسية الأرضية أحد الاعتبارات المهمة. تتطلب أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ الحد الأدنى من الصيانة، بينما قد تحتاج أدوات التثبيت المجلفنة إلى فحص دوري وإصلاحات موضعية. يجب على مالك المشروع موازنة التكلفة الأولية للمثبتات مقابل تكاليف الصيانة المتوقعة على مدى عمر التصميم البالغ 25 عامًا.

الخطوة 5: تقييم سلسلة التوريد والاعتماد.يجب أن تكون المثبتات متوفرة بالكميات المطلوبة وضمن الجدول الزمني للمشروع. يجب أن يكون المورد قادرًا على تقديم شهادات الجودة وتقارير الاختبار اللازمة.إنرجت سولار سوليوشنتحتفظ بمخزون كبير من مثبتات الطاقة الشمسية الأرضية القياسية ويمكنها تقديم تسليم سريع للمشاريع العاجلة.

يقدم الجدول التالي ملخصًا مقارنًا لعوامل الاختيار الرئيسية لأنواع مختلفة من مثبتات الطاقة الشمسية الأرضية.

من خلال اتباع إطار الاختيار هذا، يمكن لمهندسي ومديري المشاريع اتخاذ قرارات مستنيرة بشأن مثبتات الطاقة الشمسية الأرضية، وتجنب مخاطر استخدام مواد أو تصميمات غير مناسبة. فريق المهندسين في مصنعنا متاح للمساعدة في عملية الاختيار، وتقديم التوصيات الفنية وبيانات المنتج لدعم مشروعك.

6. كيف تعمل مثبتات الطاقة الشمسية الأرضية الاحترافية على تحسين عائد استثمار المشروع؟

بالنسبة للمطورين وأصحاب الأصول، فإن التكلفة الإجمالية لمشروع الطاقة الشمسية تتجاوز بكثير النفقات الرأسمالية الأولية. يؤثر الأداء التشغيلي وتكاليف الصيانة للمنشأة على المدى الطويل بشكل كبير على ربحيتها.السحابات الشمسية الأرضيةتمثل جزءًا صغيرًا من التكلفة الإجمالية للمشروع — عادةً أقل من 1% من إجمالي ميزانية الهندسة والمشتريات والإنشاء. ومع ذلك، فإن لها تأثيرًا كبيرًا على تكلفة دورة حياة المشروع. يمكن أن يؤدي الفشل في أداة التثبيت إلى تلف اللوحة، واستبدال الوحدة، وانخفاض توليد الطاقة، وحتى حوادث السلامة التي يمكن أن تؤدي إلى فرض غرامات تنظيمية. يعد اختيار مثبتات الطاقة الشمسية الأرضية عالية الجودة أحد أكثر القرارات فعالية من حيث التكلفة التي يمكن لمطور المشروع اتخاذها.

لنتأمل هنا حالة مزرعة شمسية بقدرة 100 ميجاوات تم بناؤها في منطقة ذات خطر تآكل معتدل. اختار مقاول الهندسة والتوريد والبناء للمشروع مثبتات الطاقة الشمسية الأرضية الأقل تكلفة لتقليل ميزانية المشروع. كانت السحابات مصنوعة من الفولاذ المجلفن بطبقة رقيقة غير مستوية. وبعد ثلاث سنوات من التشغيل، بدأت تظهر على أدوات التثبيت علامات التآكل. وكان التآكل يتركز في الخيوط، حيث كان الطلاء أنحف. بحلول العام الخامس، تآكل 5% من أدوات التثبيت إلى حد التعطل، مما يتطلب استبدالها. بلغ إجمالي عملية الاستبدال - بما في ذلك تكلفة أدوات التثبيت الجديدة والعمالة والإيرادات المفقودة أثناء فترة توقف التثبيت - أكثر من 200000 دولار. كانت المدخرات الأولية من شراء مثبتات منخفضة الجودة أقل من 10000 دولار. هذه حالة كلاسيكية من مبدأ "اشتري بسعر رخيص، وادفع مرتين".

تم تصميم مثبتات الطاقة الشمسية الأرضية الاحترافية من Energet Solar Solution لتجنب هذه الأعطال المكلفة. يتم تصنيع أدوات التثبيت لدينا بمواد عالية الجودة وطلاءات موحدة وتفاوتات دقيقة. ويتم اختبارها لتحمل الضغوط البيئية لموقع المشروع، ويتم دعمها بحزمة وثائق الجودة الشاملة. التكلفة الأولية للمثبتات الاحترافية أعلى قليلاً من تكلفة البدائل الرخيصة، لكن تكلفة دورة الحياة أقل بكثير. في المثال أعلاه، كان استخدام أدوات التثبيت الاحترافية سيضيف حوالي 15000 دولار إلى تكلفة المشروع الأولية، لكنه كان سيتجنب تكلفة الإصلاح البالغة 200000 دولار.

يوضح الجدول التالي مقارنة التكلفة بين مثبتات الطاقة الشمسية الأرضية منخفضة الجودة والاحترافية على مدى عمر المشروع الذي يبلغ 25 عامًا.

من خلال اختيار مثبتات الطاقة الشمسية الأرضية الاحترافية، يمكن لأصحاب المشاريع تقليل تكاليف دورة الحياة الإجمالية، وتحسين سلامة وموثوقية منشآتهم، وتجنب الاضطرابات التشغيلية الناجمة عن فشل أدوات التثبيت. فيإنرجت سولار سوليوشن، نحن ملتزمون بتوفير أدوات تثبيت توفر قيمة طويلة الأمد، وليس مجرد سعر أولي منخفض.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو النوع الأكثر استخدامًا من مثبتات الطاقة الشمسية الأرضية في مشاريع الطاقة الشمسية على نطاق المرافق؟

الإجابة: أكثر أنواع مثبتات الطاقة الشمسية الأرضية شيوعًا هي البراغي السداسية المجلفنة بالغمس الساخن (الدرجة 8.8) للتوصيلات الهيكلية والمسامير الأرضية المجلفنة لتثبيت الأساس. ومع ذلك، يعتمد النوع المحدد على تصميم المشروع وموقعه. في المناطق الساحلية، يتم استخدام الفولاذ المقاوم للصدأ (درجة 316) أو السحابات المطلية بـ ZAM بشكل متزايد لتحسين مقاومة التآكل. بالنسبة لتركيب الوحدة، تعتبر براغي المشبك المصنوعة من الفولاذ المقاوم للصدأ هي المعيار. يوفر مصنعنا في Energet Solar Solution جميع هذه الخيارات ويمكنه التوصية بأفضل نوع بناءً على متطلبات مشروعك.

السؤال 2: ما هي المادة الأفضل لمثبتات الطاقة الشمسية الأرضية في مزارع الطاقة الشمسية الساحلية؟

الإجابة: بالنسبة لمزارع الطاقة الشمسية الساحلية، نوصي بشدة باستخدام أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ من الدرجة 316 نظرًا لمقاومتها الممتازة للتآكل الناتج عن رش الملح. يوفر محتوى الموليبدينوم الموجود في الفولاذ المقاوم للصدأ 316 حماية فائقة ضد هجوم الكلوريد. وبدلاً من ذلك، توفر أدوات التثبيت المطلية بـ ZAM (الزنك والألومنيوم والمغنيسيوم) خيارًا فعالاً من حيث التكلفة مع مقاومة جيدة جدًا للتآكل، ولكنها ليست قوية مثل الفولاذ المقاوم للصدأ 316 في البيئات الساحلية القاسية. يقدم Energet Solar Solution كلا الخيارين ويمكنه تقديم التوجيه بناءً على الظروف المحددة لموقعك.

السؤال 3: ما هو عزم الدوران الذي يجب تطبيقه على المثبت الشمسي الأرضي، وكيف يتم تحديده؟

الإجابة: يعتمد عزم الدوران المطلوب على قطر أداة التثبيت والمادة ودرجة الخيط. بالنسبة إلى الترباس القياسي M10 Grade 8.8، يتراوح عزم الدوران الموصى به عادةً بين 35 و50 نيوتن متر. يجب أن يكون عزم الدوران كافيًا لتحقيق حمل المشبك المطلوب دون تجاوز قوة خضوع البرغي. يتم حسابه بناءً على حمل البرغي ومعامل الاحتكاك للخيوط. يوفر مصنعنا مواصفات عزم الدوران مع جميع منتجات Ground Solar Fastener، ونوصي باستخدام مفتاح عزم الدوران المعاير أثناء التثبيت لضمان الربط المتسق والصحيح.

السؤال 4: ما هي خيارات الطلاء الرئيسية لمثبتات الطاقة الشمسية الأرضية، وأي منها يجب أن أختار؟

الإجابة: خيارات الطلاء الرئيسية هي المجلفن بالغمس الساخن (HDG)، والزنك والألومنيوم والمغنيسيوم (ZAM)، وطلاء الزنك الميكانيكي. يوفر HDG طلاءًا سميكًا ومتينًا (عادةً 85 ميكرومترًا) وهو مناسب لمعظم التطبيقات الداخلية. يوفر ZAM مقاومة أعلى للتآكل مع طبقة رقيقة ويوصى به للمناطق الساحلية أو ذات الرطوبة العالية. يتم استخدام طلاء الزنك الميكانيكي في التطبيقات التي تتطلب طلاء أرق وأكثر دقة. يمكن لشركة Energet Solar Solution توفير جميع أنواع الطلاء هذه والمساعدة في اختيار النوع المناسب لبيئتك وميزانيتك.

السؤال 5: كيف يمكنني التحقق من أن مثبتات الطاقة الشمسية الأرضية الخاصة بي تلبي معايير الجودة العالمية؟

الإجابة: للتحقق من التوافق، اطلب شهادات اختبار الشركة المصنعة لكل دفعة من أدوات التثبيت. يجب أن تتضمن هذه الشهادات نتائج اختبار الشد واختبار رش الملح وعمليات فحص الأبعاد. يجب أن يتم وضع علامة على أدوات التثبيت بالدرجة (على سبيل المثال، 8.8) وتحديد هوية الشركة المصنعة. بالإضافة إلى ذلك، يوفر اختبار الطرف الثالث بواسطة مختبر معتمد التحقق المستقل. يوفر مصنعنا في Energet Solar Solution تقارير اختبار شاملة مع كل شحنة، ويمكننا ترتيب اختبار طرف ثالث عند الطلب.

8. حول شركة إنرجت سولار سوليوشن

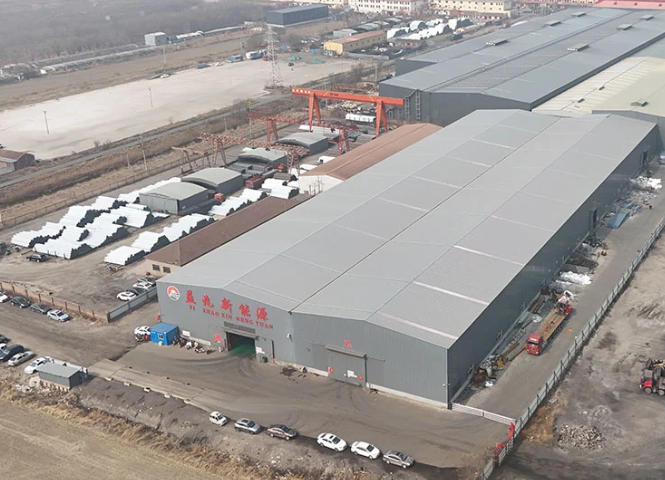

إنرجت سولار سوليوشن، التي تأسست في عام 2015 في تيانجين، هي شركة رائدة في مجال تصنيع التركيبات الكهروضوئية في الصين، وهي متخصصة في البحث والتطوير والتصميم والإنتاج والمبيعات لأنظمة التركيب الكهروضوئية. تشتمل مجموعة منتجاتنا على مجموعات كاملة من أنظمة التركيب الكهروضوئية الثابتة والمتتبعة المصنوعة من الزنك والألومنيوم والمغنيسيوم والفولاذ المجلفن بالغمس الساخن وسبائك الألومنيوم، إلى جانب الملحقات الشاملة بما في ذلك مثبتات الطاقة الشمسية الأرضية والمدادات والأقواس القطرية والأعمدة والعوارض المائلة والموصلات.

مع أربعة مصانع حديثة تمتد على مساحة تزيد عن 100000 متر مربع، واحتياطي من المواد الخام يصل إلى 50000 طن، وقدرة إنتاجية سنوية تبلغ 500000 طن، فإننا مجهزون لتلبية احتياجات الطلبات العاجلة وواسعة النطاق للعملاء العالميين. تم تجهيز ورش العمل لدينا بأنظمة إنتاج وإدارة متقدمة، مما يضمن عمليات موحدة وفعالة بدءًا من إدخال المواد الخام وحتى تسليم المنتج النهائي. بالاعتماد على مزايا Tianjin في تكلفة الفولاذ الكربوني، والتكرار التكنولوجي السريع، والقرب من ميناء Tianjin، فإننا نقوم بتقليل تكاليف العملاء والمهل الزمنية. مسترشدين بمهمتنا المتمثلة في "تسريع حياد الكربون العالمي"، نحن ملتزمون بتقديم منتجات موثوقة وعالية الأداء تدعم نمو صناعة الطاقة الشمسية في جميع أنحاء العالم.

9. الاستنتاج

تعتبر مثبتات الطاقة الشمسية الأرضية مكونات صغيرة ولكنها مهمة تضمن السلامة الهيكلية وطول عمر مشاريع الطاقة الشمسية. بدءًا من مثبتات الأساس والموصلات الهيكلية إلى أدوات تثبيت الوحدة النمطية، يؤثر الاختيار الصحيح للمواد والطلاءات ومعايير الجودة بشكل مباشر على موثوقية وربحية تركيب الطاقة الشمسية. يجب على المهندسين ومديري المشاريع تقييم الظروف البيئية والأحمال الهيكلية وطرق التثبيت وتكاليف دورة الحياة بعناية لاتخاذ قرارات مستنيرة.

تلتزم شركة Energet Solar Solution بتوفير مثبتات طاقة شمسية أرضية عالية الجودة تلبي المتطلبات الصعبة لمشاريع الطاقة الشمسية الحديثة. يتم تصنيع منتجاتنا وفقًا للمعايير الدولية، واختبارها بدقة من أجل المتانة، ومدعومة بدعم فني شامل. سواء كنت تقوم بتطوير مزرعة للطاقة الشمسية على نطاق واسع أو منشأة تجارية، فلدينا الخبرة ومجموعة المنتجات لتلبية احتياجاتك. اتصل بـ Energet Solar Solution اليوملمناقشة متطلبات Ground Solar Fastener الخاصة بك واكتشاف كيف يمكن لمنتجاتنا تعزيز موثوقية وأداء مشروع الطاقة الشمسية الخاص بك.
