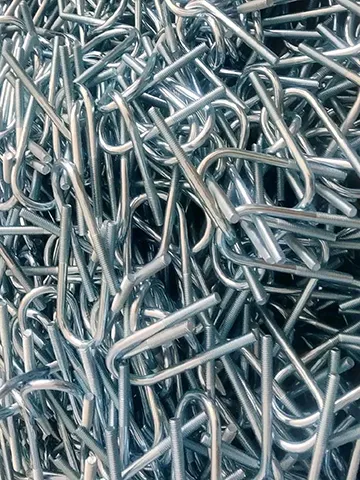

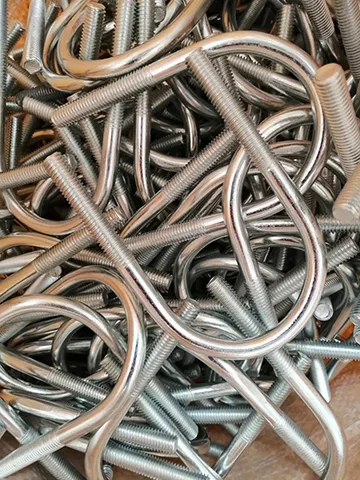

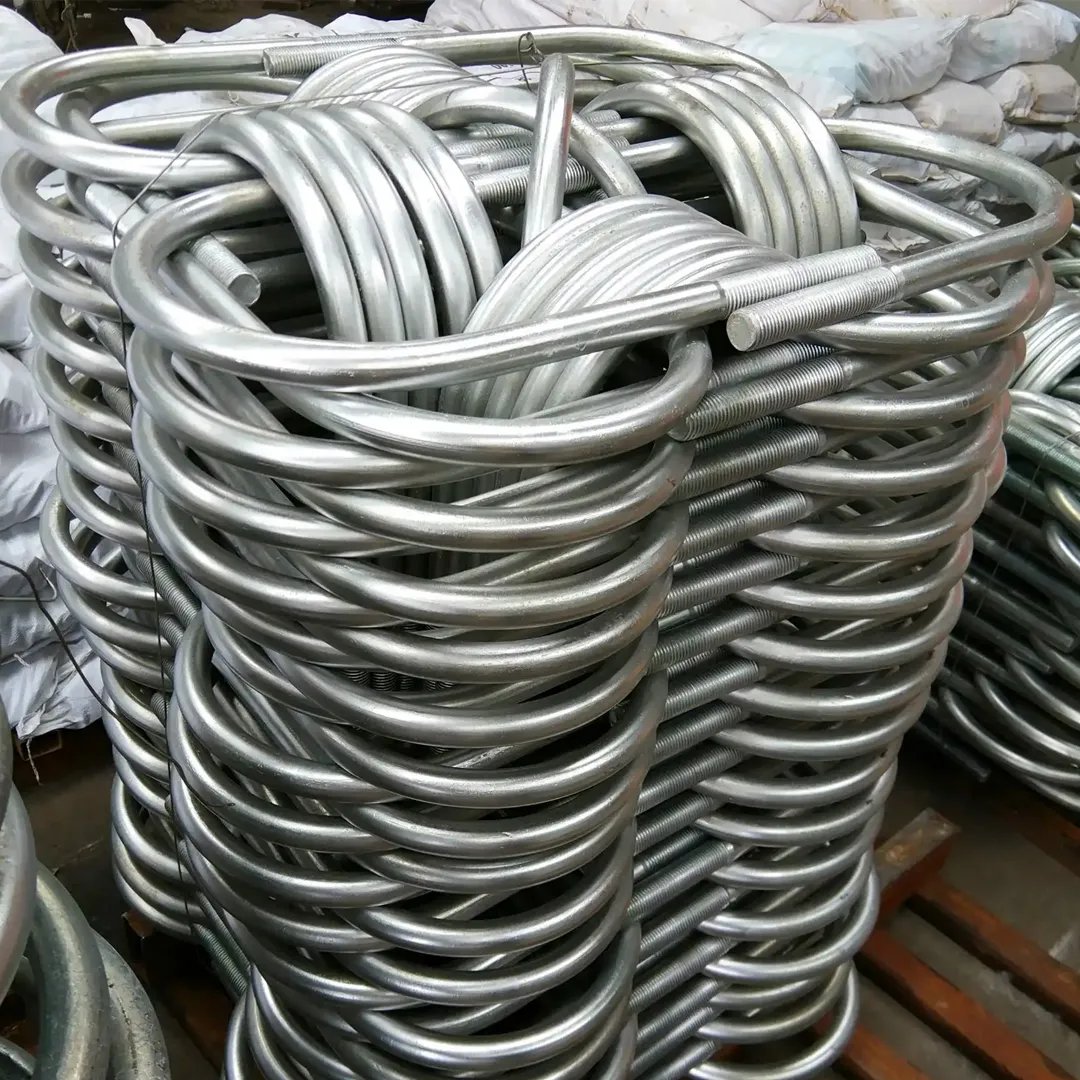

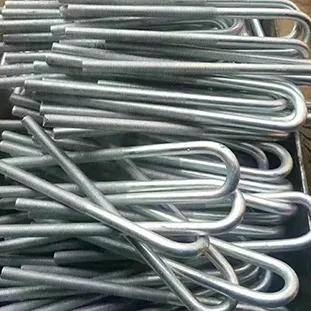

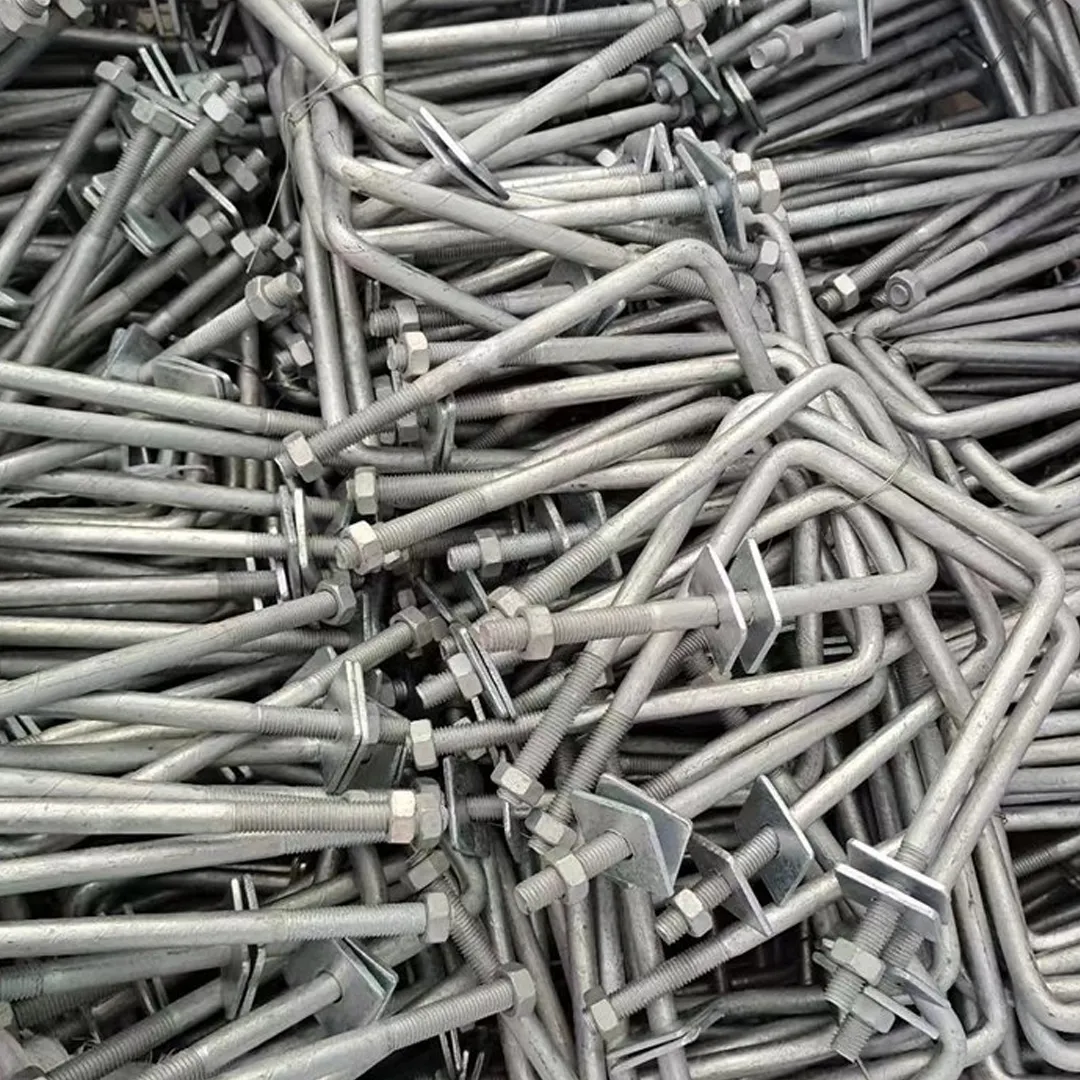

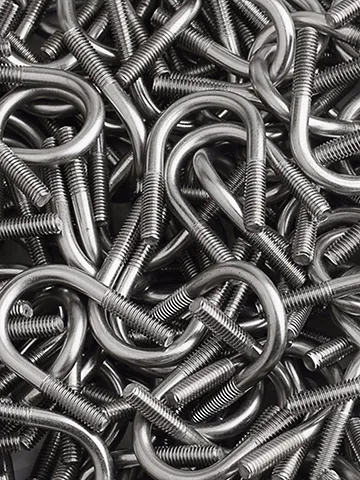

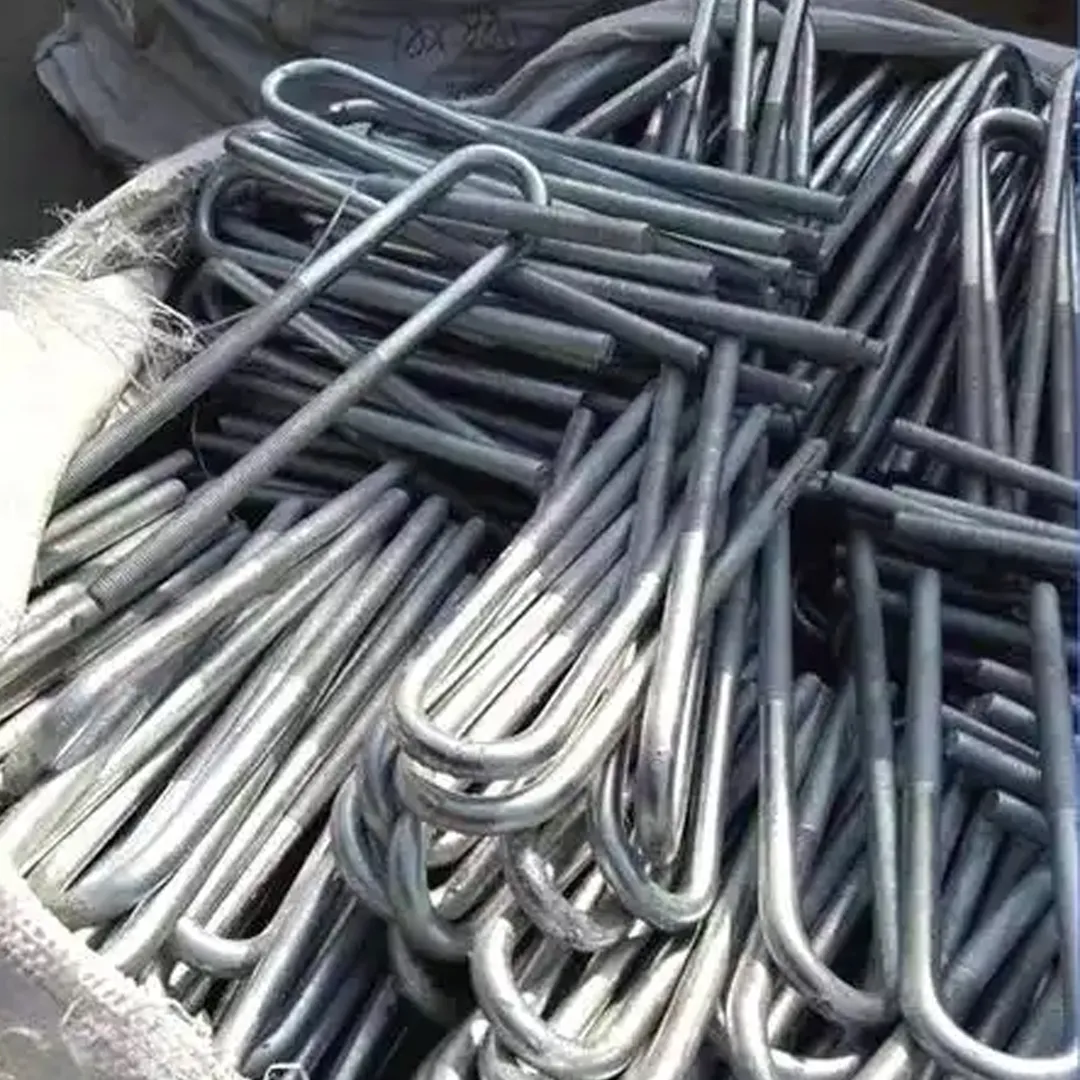

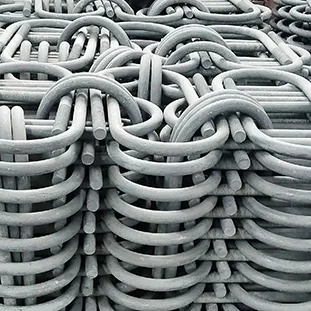

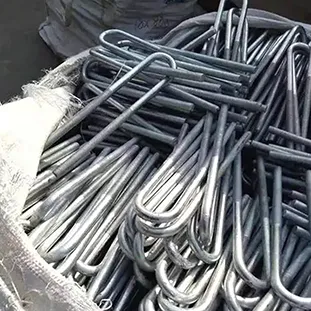

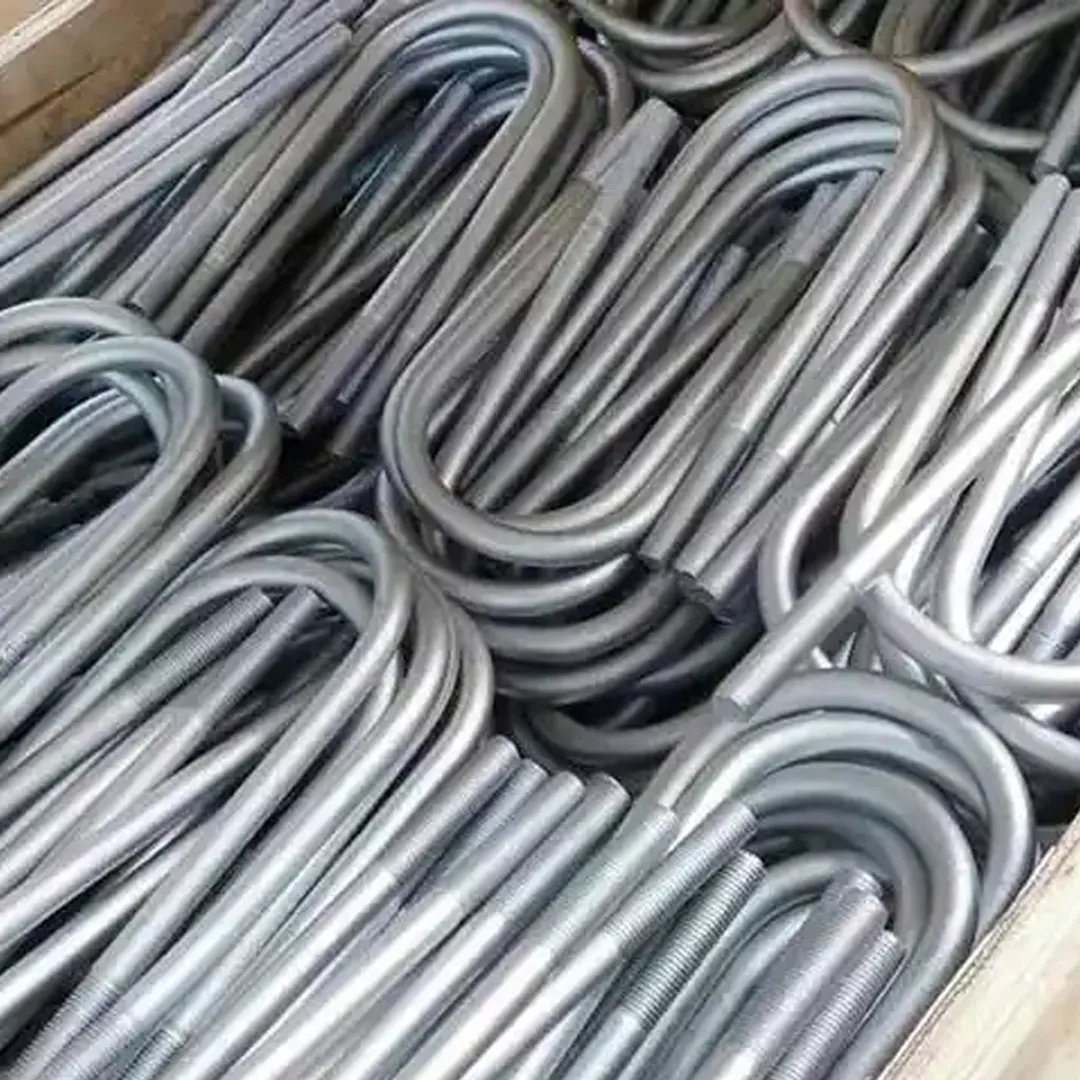

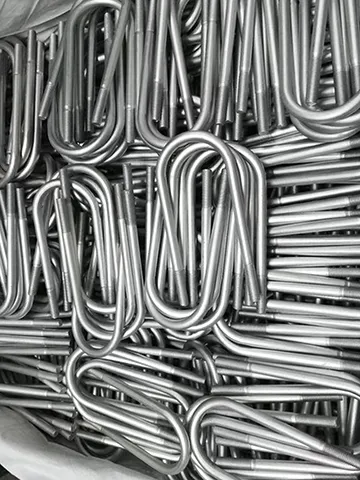

U-Bolt للأرفف الشمسية

الU-Bolt للأرفف الشمسيةهو مكون تثبيت متخصص تم تطويره لتوصيل الأنابيب الفولاذية والدعامات الأنبوبية والعوارض المتقاطعة المستخدمة في هياكل التركيب الكهروضوئية. على عكس البراغي القياسية التي تثبت المكونات من خلال أسطح التلامس المسطحة، يلتف مسمار على شكل حرف U حول القطر الخارجي للأنبوب، مما يخلق اتصالاً أكثر توازنًا وأمانًا.

يعمل هذا التصميم على زيادة مساحة الاتصال بين أداة التثبيت والأنبوب مع تحسين توزيع الحمل في جميع أنحاء الاتصال. ونتيجة لذلك، يصبح المجمع أكثر مقاومة للاهتزاز، والحركة الناجمة عن الرياح، والتعب الهيكلي على المدى الطويل.

يُستخدم المنتج على نطاق واسع في مزارع الطاقة الشمسية المثبتة على الأرض، والأنظمة الكهروضوئية على الأسطح، ومواقف السيارات الشمسية، والهياكل الكهروضوئية الزراعية، وأطر الدعم الفولاذية المختلفة حيث يكون استقرار الأنابيب أمرًا بالغ الأهمية.

مواد عالية القوة لتحقيق الموثوقية الهيكلية

يتم تصنيع كل مسمار U باستخدام قسطQ255B (S235JR) الكربون الصلب، مما يوفر قوة شد ممتازة، ليونة، ومقاومة للتحميل المتكرر.

لتحمل البيئات الخارجية القاسية، يمكن إنهاء السطح بأي منهماالجلفنة بالغمس الساخنأوطلاء ZAM (الزنك والألومنيوم والمغنيسيوم).‎وتشكل طبقة واقية متينة ضد الرطوبة والأشعة فوق البنفسجية ورذاذ الملح والتآكل الجوي.

تساعد هذه الطلاءات المقاومة للتآكل في الحفاظ على أداء التثبيت على المدى الطويل مع تقليل متطلبات الصيانة طوال فترة خدمة النظام الكهروضوئي.

تصنيع دقيق لأداء متسق

يتم إنتاج كل مسمار على شكل حرف U من خلال عملية تصنيع يتم التحكم فيها بالكامل والتي تجمع بين الانحناء التلقائي ولف الخيط الدقيق وفحص الأبعاد ومعالجة السطح.

بالمقارنة مع قطع الخيوط التقليدية، تحتفظ الخيوط الملفوفة بهيكل الحبوب المستمر للفولاذ، مما يوفر مقاومة محسنة للتعب وتعامل أكثر سلاسة مع الصواميل أثناء التثبيت.

لضمان جودة المنتج المتسقة، تخضع كل دفعة إنتاج لعمليات فحص لما يلي:

- الأبعاد الكلية

- نصف قطر ثني الأنابيب

- دقة الخيط

- جودة طلاء السطح

- تماسك التماسك

تضمن عملية الإنتاج الموحدة هذه قابلية تبادلية ممتازة وتركيبًا موثوقًا عبر مشاريع الطاقة الشمسية واسعة النطاق.

حلول مخصصة لأنظمة التركيب المختلفة

وبما أن أنظمة التركيب الكهروضوئية تختلف في التكوين الهيكلي، فإن شركة Energet Solar توفر خدمات شاملةخدمات التخصيص OEM وتصنيع التصميم الشخصي.

التخصيص المتاح يشمل:

- توافق قطر الأنبوب

- طول الترباس على شكل حرف U

- مواصفات الموضوع

- القطر الصلب

- سمك الطلاء المجلفن

- خيار طلاء ZAM

- نصف قطر الانحناء الخاص

- متطلبات التعبئة والتغليف

يمكن لفريقنا الهندسي أن يوصي بالمواصفات المناسبة بناءً على الرسومات الهيكلية وظروف التحميل ومتطلبات المشروع.

المواصفات الفنية

مبدأ الهندسة

لماذا يكون أداء U-Bolts أفضل على الهياكل الأنبوبية

على عكس المثبتات المسطحة التي تطبق القوة فقط من خلال نقاط اتصال محدودة، يحيط مسمار على شكل حرف U بالأنبوب ويوزع حمل التثبيت على مساحة سطح أكبر بكثير.

ينتج هذا التكوين ضغط اتصال أكثر انتظامًا، مما يساعد على تقليل تركيز الضغط الموضعي الذي قد يؤدي إلى تشوه الأنبوب أو فك الاتصال بمرور الوقت.

بالنسبة للهياكل الكهروضوئية المعرضة لأحمال الرياح المستمرة والتمدد الحراري، يساهم هذا التوزيع المتوازن للقوة في زيادة الاستقرار الهيكلي وانخفاض متطلبات الصيانة.

كيف يتم الحفاظ على قوة التثبيت

يقوم مسمار U المثبت بشكل صحيح بإنشاء تحميل مسبق عند ربط الصواميل. يخلق هذا التحميل المسبق احتكاكًا كافيًا بين الأنبوب والهيكل الداعم، مما يمنع الحركة غير المرغوب فيها أثناء التشغيل العادي.

نظرًا لأن تغيرات الرياح والاهتزازات ودرجات الحرارة تؤثر بشكل متكرر على نظام تركيب الطاقة الشمسية، يصبح الحفاظ على التحميل المسبق المتسق أمرًا ضروريًا للحفاظ على سلامة الاتصال.

لهذا السبب، يعد الاختيار المناسب لحجم المسمار، والربط الدقيق للخيط، وعزم الدوران المتحكم فيه كلها عوامل مهمة تؤثر على الأداء على المدى الطويل.

تطبيقات المنتج

محطات الطاقة الشمسية المثبتة على الأرض

يستخدم لتأمين الأنابيب الفولاذية المستديرة والأجزاء الهيكلية في المشاريع الكهروضوئية ذات النطاق النفعي حيث تتطلب قوة هيكلية عالية ومتانة طويلة الأمد.

الأنظمة الكهروضوئية على الأسطح

يوفر تثبيتًا ثابتًا بين الدعامات الأنبوبية وإطارات التثبيت مع تقليل الحركة الناتجة عن اهتزاز الرياح والتمدد الحراري.

هياكل مرآب الطاقة الشمسية

يضمن تثبيتًا موثوقًا للأنابيب في جميع أنحاء أطر مظلات مواقف السيارات، مع الحفاظ على الصلابة الهيكلية تحت أحمال المركبات والظروف البيئية الخارجية.

مشاريع الهيكل الصلب

مناسب للمباني الصناعية والمستودعات والمرافق الزراعية وتطبيقات الهياكل الفولاذية المختلفة التي تتطلب حلولًا متينة لتثبيت الأنابيب.

الأنظمة الكهروضوئية الزراعية والريفية

مثالية للأنظمة الكهروضوئية المسببة للاحتباس الحراري، وملاجئ الماشية، ومرافق الري، وغيرها من الهياكل الزراعية التي تستخدم دعامات فولاذية أنبوبية.

اختيار مسمار U المناسب لمشروعك

يعد اختيار U-Bolt الصحيح أمرًا بالغ الأهمية للأداء الهيكلي لنظام التركيب الكهروضوئي. بدلاً من الاختيار فقط من خلال قطر الترباس، يجب على المهندسين تقييم العديد من عوامل التثبيت والعوامل البيئية لضمان الموثوقية على المدى الطويل.

تطابق قطر الأنبوب

يجب أن يتطابق نصف القطر الداخلي للمسمار على شكل حرف U بشكل وثيق مع القطر الخارجي للأنبوب.

قد يقلل مسمار U كبير الحجم من قوة التثبيت ويسمح بالحركة تحت الاهتزاز الناجم عن الرياح، في حين أن مسمار U صغير الحجم يمكن أن يجعل التثبيت صعبًا ويدخل ضغطًا مفرطًا على كل من أداة التثبيت والأنبوب.

حدد القوة المناسبة

تحمل نقاط الاتصال المختلفة أحمالًا هيكلية مختلفة.

تتطلب الأعضاء الحاملة الأساسية عادةً أقطار مسامير أكبر ومواد ذات قوة أعلى، بينما قد تستخدم أعضاء الدعم الثانوية المواصفات القياسية. يؤدي الاختيار الصحيح إلى تحسين السلامة وكفاءة التكلفة.

خذ بعين الاعتبار بيئة التثبيت

الظروف البيئية لها تأثير كبير على عمر خدمة المثبت.

تراجع الساخنة المجلفنتعتبر البراغي على شكل حرف U مناسبة لمعظم المشاريع الكهروضوئية الداخلية.

مطلي بـ ZAMتوفر المسامير على شكل حرف U مقاومة معززة للتآكل في البيئات الساحلية أو ذات الرطوبة العالية أو المالحة حيث يؤدي التعرض طويل الأمد إلى تسريع عملية التآكل.

التحقق من توافق الموضوع

تأكد من أن مواصفات الصواميل والغسالات والخيوط متوافقة تمامًا مع مسمار U المحدد. تعمل المطابقة الصحيحة على تحسين اتساق التحميل المسبق وتقليل خطر تلف الخيوط أثناء التثبيت.

أفضل ممارسات التثبيت

التثبيت الصحيح ضروري للحفاظ على الاستقرار الهيكلي على المدى الطويل.

قبل التثبيت، تأكد من أن المسمار على شكل حرف U يناسب قطر الأنبوب وأن جميع أسطح التلامس نظيفة وخالية من الحطام. ضع المسمار على شكل حرف U بشكل متناظر حول الأنبوب لتحقيق ضغط تثبيت متوازن.

عند الشد، قم بالتبديل بين كلا الصمولتين بدلاً من ربط جانب واحد بالكامل أولاً. وهذا يساعد على توزيع التحميل المسبق بالتساوي ويمنع التحميل غير المتساوي أو تشويه الأنبوب.

بعد إخضاع الهيكل الكهروضوئي لظروف التشغيل الأولية، يوصى بإجراء فحص عزم الدوران الروتيني للتأكد من أن الاتصال يظل آمنًا.

أخطاء التثبيت الشائعة

حتى أدوات التثبيت عالية الجودة يمكن أن تفشل إذا تم تركيبها بشكل غير صحيح. يساعد فهم الأخطاء الشائعة في تقليل تكاليف الصيانة وتحسين موثوقية نظام تركيب الطاقة الشمسية على المدى الطويل.

الاعتبارات الهندسية

فهم التحميل المسبق

الغرض الأساسي من تشديد مسمار U هو توليد التحميل المسبق بدلاً من مجرد الجمع بين مكونين معًا.

يؤدي التحميل المسبق الكافي إلى حدوث احتكاك بين الأنبوب والهيكل الداعم، مما يمنع الحركة الناتجة عن أحمال الرياح أو اهتزاز المعدات أو التمدد الحراري. يعد الحفاظ على هذا التحميل المسبق طوال فترة خدمة التثبيت أحد العوامل الرئيسية التي تؤثر على موثوقية الاتصال.

نقل الأحمال في أنظمة تركيب الطاقة الشمسية

في الهياكل الكهروضوئية، تتعرض المسامير على شكل حرف U لمجموعة من الأحمال الثابتة والديناميكية.

تتضمن شروط التحميل النموذجية ما يلي:

- رفع الرياح على المصفوفات الشمسية

- تساقط الثلوج في الأجواء الباردة

- التمدد الحراري والانكماش للأعضاء الفولاذية

- الاهتزاز اليومي الناتج عن التغيرات البيئية

- أحمال الصيانة أثناء الفحص والخدمة

يساعد تحديد مواصفات U-bolt الصحيحة على توزيع هذه الأحمال بأمان في جميع أنحاء هيكل التثبيت.

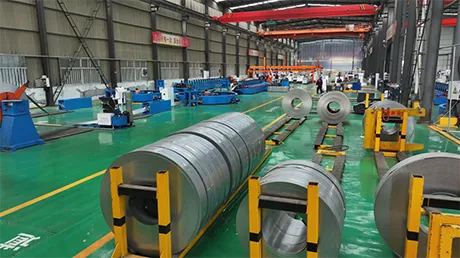

التصنيع ومراقبة الجودة

يعد اتساق المنتج أمرًا ضروريًا للمشاريع الكهروضوئية واسعة النطاق حيث يتم تركيب الآلاف من أدوات التثبيت.

في Energet Solar، تتبع كل دفعة إنتاج عملية مراقبة جودة موحدة لضمان دقة الأبعاد والأداء الميكانيكي المستقر.

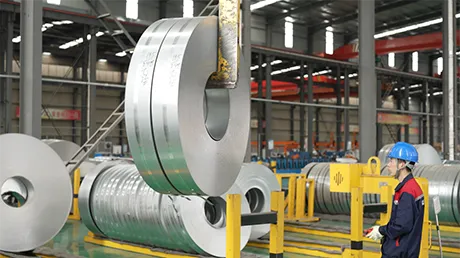

التحقق من المواد الخام

يتم فحص جميع المواد الفولاذية الواردة للتحقق من درجة المادة، والتركيب الكيميائي، والخصائص الميكانيكية قبل بدء الإنتاج.

تشكيل الدقة

تضمن معدات الثني الأوتوماتيكية نصف قطر ثني ثابت ودقة الأبعاد عبر كل دفعة إنتاج.

فحص الموضوع

يتم فحص الخيوط المدرفلة للتأكد من دقة ملف التعريف والمشاركة السلسة واتساق الأبعاد لضمان التثبيت الموثوق.

حماية السطح

يتم فحص كل دفعة للتأكد من جودة الطلاء وسلامة السطح بعد الجلفنة أو معالجة ZAM لضمان مقاومة التآكل على المدى الطويل.

فحص الجودة النهائي

تخضع المنتجات النهائية لفحص شامل قبل الشحن، بما في ذلك التحقق من الأبعاد، وفحص الخيوط، والفحص البصري، وفحص التغليف.

حالات التطبيق العملي

مزرعة للطاقة الشمسية على نطاق المرافق في الشرق الأوسط

بالنسبة لمشروع كهروضوئي مثبت على الأرض بقدرة 60 ميجاوات يقع في بيئة صحراوية ذات درجة حرارة عالية، قامت شركة Energet Solar بتزويد مسامير على شكل حرف U مجلفنة بالغمس الساخن لتوصيلات الأنابيب الرئيسية.

على الرغم من التعرض لفترات طويلة للأشعة فوق البنفسجية المكثفة والتغيرات الكبيرة في درجات الحرارة من النهار إلى الليل، حافظت أدوات التثبيت على أداء تثبيت مستقر دون ارتخاء ملحوظ أو تدهور الطلاء بعد التشغيل الممتد.

مشروع الطاقة الشمسية الكهروضوئية على الأسطح الساحلية في جنوب شرق آسيا

يتطلب تركيب الخلايا الكهروضوئية على السطح بقدرة 35 ميجاوات حماية معززة من التآكل بسبب التعرض المستمر للهواء المحمل بالأملاح والرطوبة العالية.

ولمعالجة هذه الظروف، تم تزويد مسامير على شكل حرف U مخصصة مطلية بـ ZAM بأبعاد خاصة بالمشروع. أدت المقاومة المحسنة للتآكل إلى تقليل تكرار الصيانة وتوفير أداء هيكلي موثوق به طوال التشغيل الخارجي طويل المدى.

لماذا تختار إنرجيت سولار؟

إن اختيار مورد أدوات التثبيت المناسب لا يقل أهمية عن اختيار أدوات التثبيت المناسبة.

تجمع شركة Energet Solar بين خبرة التصنيع والدعم الهندسي وإدارة الجودة الصارمة لتقديم حلول تثبيت موثوقة لمشاريع الطاقة الكهروضوئية في جميع أنحاء العالم.

تشمل مزايانا ما يلي:

- مصنع محترف متخصص في أنظمة تركيب الطاقة الشمسية

- الإنتاج الآلي لضمان اتساق المنتج المستقر

- خدمات التخصيص OEM و ODM

- مواد فولاذية كربونية عالية القوة

- خيارات الطلاء المجلفن بالغمس الساخن والطلاء ZAM

- عمليات تفتيش صارمة للأبعاد والجودة

- إنتاج سريع وتسليم عالمي موثوق

- الدعم الفني للمشاريع الهندسية

الأسئلة المتداولة

هل يمكن تخصيص أبعاد U-Bolt؟

نعم. نقوم بتصنيع مسامير على شكل حرف U مخصصة بناءً على قطر الأنبوب وطول المسمار ومواصفات الخيط والمواد ومتطلبات الطلاء.

أي طلاء أفضل للبيئات الساحلية؟

طلاء زاميوصى به عمومًا للمناطق الساحلية والمناطق ذات الرطوبة العالية لأنه يوفر مقاومة معززة لرذاذ الملح والتآكل الجوي.

كيف يمكنني تحديد حجم U-Bolt الصحيح؟

يجب أن يتطابق المسمار على شكل حرف U مع القطر الخارجي للأنبوب مع الأخذ في الاعتبار التحميل الهيكلي، وخلوص التثبيت، وقوة التثبيت المطلوبة.

هل يتم تضمين المكسرات والغسالات المطابقة؟

يمكن توفيرها كجزء من مجموعة التثبيت الكاملة وفقًا لمتطلبات العملاء.

هل يمكن استخدام هذه البراغي على شكل حرف U للأنابيب المربعة؟

نعم. نحن نقدم أبعاد ثني مخصصة مناسبة لتطبيقات الأنابيب الفولاذية المستديرة والمربعة.

ما هي المعايير التي تتبعها منتجاتك؟

يتم تصنيع منتجاتنا وفقًا للمتطلبات الهيكلية الكهروضوئية الدولية ذات الصلة ويتم إنتاجها في ظل نظام صارم لإدارة الجودة.

هل تقدمون الدعم الهندسي؟

نعم. يمكن لفريقنا الهندسي المساعدة في اختيار المنتج، ومراجعة الرسم، والتخصيص، والتوصيات الفنية لأنظمة التركيب الكهروضوئية المختلفة.

ما هي عمليات التفتيش التي تتم قبل الشحن؟

تخضع كل دفعة لفحص الأبعاد، والتحقق من الخيوط، وفحص طلاء السطح، وفحص المظهر، وفحص التغليف لضمان الجودة المتسقة قبل التسليم.
