كيف يمكن للمدادة الفولاذية المشكلة على البارد تحسين قوة وكفاءة ومتانة الهياكل الشمسية

لأنظمة تركيب الطاقة الشمسية ومشاريع الهياكل الفولاذية الحديثة،إنرجت سولاريوفرالمدادة الفولاذية المشكلة على الباردحلول مصممة للجمع بين الكفاءة الهيكلية ودقة الأبعاد ومقاومة التآكل والتخصيص المرن. يتم إنتاج هذه المقاطع على شكل C وZ من خلال التشكيل الدقيق على البارد، وتستخدم على نطاق واسع كأعضاء حاملة ثانوية في الهياكل الكهروضوئية والمباني الفولاذية.

تلعب المدادات الفولاذية المشكلة على البارد دورًا مهمًا في نقل الأحمال، وربط الأعضاء الهيكلية الأساسية، ودعم صفائف الوحدات الكهروضوئية. بالمقارنة مع المكونات التقليدية المدرفلة على الساخن، فإن التشكيل على البارد يسمح للمصنعين بإنشاء أشكال مقطعية محسنة مع استخدام فعال للمواد وأبعاد دقيقة. بالنسبة لمشاريع الطاقة الشمسية، يعد اختيار درجة الفولاذ المناسبة وأبعاد المظهر الجانبي والطلاء والامتداد وطريقة التثبيت أمرًا ضروريًا للأداء الهيكلي على المدى الطويل. يشرح هذا الدليل كيفية عمل المدادات المشكلة على البارد، وتطبيقاتها الرئيسية، ومواصفاتها المهمة، واعتبارات التصنيع، واحتياطات التثبيت العملية. كما يوضح أيضًا كيف يمكن لحلول المدادة المخصصة أن تدعم بيئات المشاريع المختلفة، بما في ذلك مزارع الطاقة الشمسية المثبتة على الأرض، والأنظمة الكهروضوئية على الأسطح، ومرائب الطاقة الشمسية، والهياكل الفولاذية الصناعية.

جدول المحتويات

1. ما هو المدادة الفولاذية المشكلة على البارد؟
2. كيف تعمل المدادة الفولاذية المشكلة على البارد؟
3. ما هي الفوائد الرئيسية؟
4. ما هي المواصفات التي يجب على المشترين مراعاتها؟
5. أين يتم استخدامه؟
6. كيف يتم تصنيعها؟
7. ما الذي يجب مراعاته أثناء التثبيت؟
8. كيف يجب عليك اختيار المدادة المناسبة؟
9. الأسئلة المتداولة

ما هو المدادة الفولاذية المشكلة على البارد؟

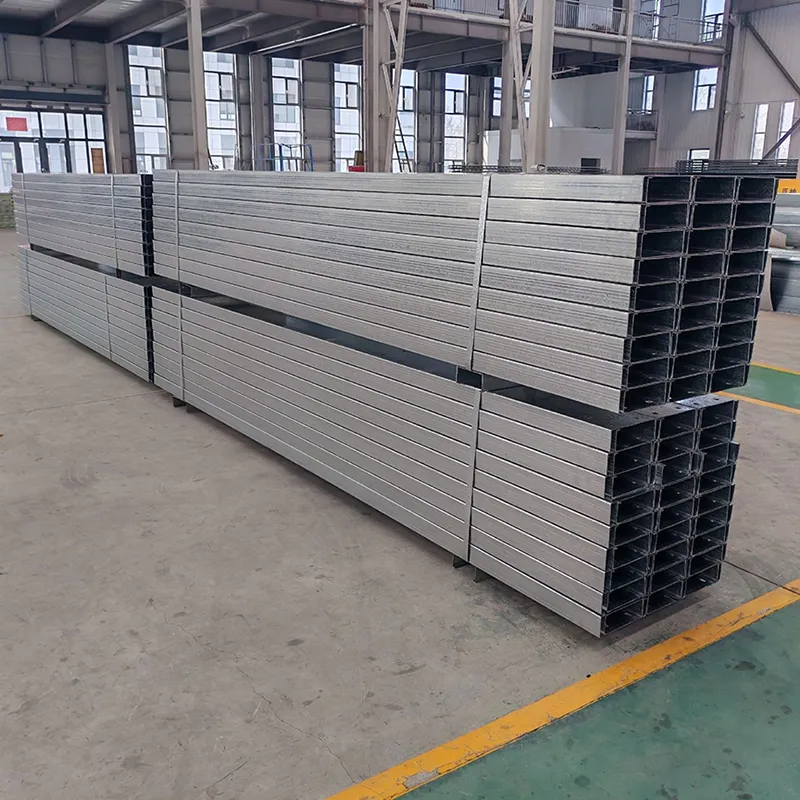

المدادة الفولاذية المشكلة على البارد عبارة عن عضو فولاذي هيكلي يتم تصنيعه عن طريق تشكيل شريط أو صفائح فولاذية في مقطع عرضي محدد في درجة حرارة الغرفة. تتضمن الملفات الشخصية الشائعة أقسامًا على شكل C وZ. تخلق عملية التشكيل مكونًا هيكليًا خفيف الوزن مع نسبة قوة إلى وزن عالية وهندسة متسقة.

في أنظمة التركيب الكهروضوئية، تعمل المدادة بشكل عام كعضو هيكلي ثانوي. فهو يساعد على توصيل الحزم الأولية والمكونات الداعمة الأخرى مع توفير سطح مستقر لتثبيت صفائف الوحدات الشمسية. وهذا يجعل هندسة المدادة، وقوة المواد، وتصميم الاتصال، والحماية من التآكل اعتبارات مهمة أثناء هندسة النظام.

على عكس المقاطع الهيكلية المدرفلة على الساخن والتي يتم تشكيلها عند درجات حرارة مرتفعة، يتم إنتاج المقاطع المشكلة على البارد دون تسخين القسم الفولاذي بأكمله إلى درجة حرارة تشكيل عالية. وبالتالي فإن التشكيل المستمر باللف يمكن أن يوفر أبعادًا قابلة للتكرار، وملامح دقيقة، واستخدامًا فعالًا للمواد.

كيف تعمل المدادة الفولاذية المشكلة على البارد؟

الغرض الهيكلي الأساسي للمدادة هو توزيع الأحمال بين المكونات المدعومة والإطار الهيكلي الرئيسي. في هيكل تركيب الطاقة الشمسية، يمكن أن تنشأ الأحمال من وزن الوحدات الكهروضوئية، وضغط الرياح، والثلوج، وأنشطة الصيانة، والظروف البيئية الأخرى التي يحددها تصميم المشروع.

هندسة المقطع العرضي لها تأثير مباشر على كيفية تصرف العضو الفولاذي تحت هذه الأحمال. يمكن أن توفر المقاطع C وZ مقاومة مفيدة للانحناء مع الحفاظ على كفاءة كمية الفولاذ نسبيًا. تقوم التوصيلات المصممة بشكل صحيح بنقل القوى بين المدادات، والعوارض، والأعمدة، والأقواس، والمكونات الداعمة للوحدة.

ولهذا السبب، لا ينبغي اختيار المدادات بناءً على الأبعاد أو السعر فقط. يجب أن تأخذ الحسابات الهيكلية في الاعتبار مدة المشروع، والأحمال المتوقعة، ودرجة الفولاذ، وطريقة الاتصال، ومتطلبات الانحراف، والمعايير الهندسية المعمول بها.

ما هي الفوائد الرئيسية؟

يتم استخدام التشكيلات المشكلة على البارد بشكل متزايد حيث تكون الكفاءة الهيكلية والتصنيع القابل للتكرار والتخصيص أمرًا مهمًا. بالنسبة لتطبيقات تركيب الطاقة الشمسية، هناك العديد من الخصائص التي تجعلها مفيدة بشكل خاص.

• الهندسة الهيكلية الفعالة:يمكن أن توفر التشكيلات C وZ أداءً مفيدًا للحمل مع الحفاظ على الوزن الهيكلي المنخفض نسبيًا.
• اتساق الأبعاد:يساعد تشكيل اللف الآلي والقطع الدقيق في الحفاظ على أبعاد المظهر الجانبي وموضع الثقب.
• كفاءة المواد:يمكن للمقاطع العرضية المحسنة أن تقلل من الاستخدام غير الضروري للمواد عند تصميمها بشكل صحيح.
• التخصيص المرن:يمكن تكييف الطول والعرض والارتفاع والسمك والثقوب وتكوينات الملف الشخصي مع متطلبات المشروع.
• الحماية من التآكل:يمكن أن توفر الطلاءات المجلفنة بالغمس الساخن والطلاءات المصنوعة من الزنك والألمنيوم والمغنيسيوم حماية معززة للتطبيقات الخارجية.
• توافق التثبيت:يمكن للثقوب الموضوعة بدقة أن تبسط التوصيلات باستخدام الأقواس والمسامير والمكونات الهيكلية الأخرى.

بالنسبة للمشترين، يمكن أن تساهم هذه المزايا في تصنيع وتركيب أكثر قابلية للتنبؤ، خاصة عندما يتم دمج المدادات في تصميمات التركيب الكهروضوئية القياسية.

ما هي المواصفات التي يجب على المشترين مراعاتها؟

تختلف متطلبات المواصفات وفقًا للحسابات الهيكلية وظروف المشروع. تتضمن المعلمات النموذجية لحلول المدادات التي تقدمها Energet Solar ما يلي:

وينبغي التعامل مع هذه الأرقام كخيارات منتج متاحة وليس كبديل للحسابات الهيكلية الخاصة بالمشروع. يجب دائمًا تأكيد ملف التعريف المناسب وفقًا لأحمال التصميم الفعلية والمعايير المعمول بها.

أين يتم استخدامه؟

يمكن أن تخدم المدادات المشكلة على البارد العديد من التطبيقات الإنشائية لأن شكلها وأبعادها يمكن أن تتكيف مع المتطلبات الهندسية المختلفة. في صناعة الطاقة الشمسية، تشمل التطبيقات الشائعة ما يلي:

1. محطات الطاقة الشمسية المثبتة على الأرض:يمكن أن تشكل المدادات جزءًا من هيكل الدعم الثانوي للصفائف الكهروضوئية الكبيرة.
2. الأنظمة الكهروضوئية على الأسطح:يمكن دمجها في هياكل التركيب على الأسطح حيث تكون الأبعاد الدقيقة والوزن الهيكلي المتحكم فيه أمرًا مهمًا.
3. مرآب للطاقة الشمسية:يمكن أن تدعم المدادات الأسقف والوحدات الكهروضوئية أثناء تكاملها مع العوارض والأعمدة.
4. المباني الفولاذية الصناعية:يمكن أن تعمل كأعضاء هيكلية ثانوية في بناء الإطار الفولاذي.
5. الهياكل الفولاذية المخصصة:يمكن إنتاج ملفات تعريف خاصة بالمشروع وفقًا للرسومات والمتطلبات الهندسية.

يجب أن يتم تحديد التطبيق الفعلي من خلال التصميم الهيكلي وليس من خلال أبعاد المنتج وحدها. يمكن أن تؤثر الرياح والثلوج والظروف الزلزالية وطول الامتداد وتفاصيل الاتصال وبيئة التثبيت على المواصفات المطلوبة.

كيف يتم تصنيعها؟

تعد عملية التصنيع الموثوقة ضرورية لأن الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على دقة التجميع والاتصال عبر منشأة شمسية كبيرة. يجمع الإنتاج الحديث عمومًا بين التشكيل المستمر والقطع الآلي والتثقيب والفحص ومعالجة الأسطح.

تستخدم شركة Energet Solar عمليات التشكيل بالدرفلة على البارد، والتثقيب الآلي، والقطع بالليزر، ومعالجة الأسطح لإنتاج المدادة. وتشمل قدراتها التصنيعية أكثر من 40 خط إنتاج، مما يدعم متطلبات الإنتاج القياسية والمخصصة.

يمكن أن يشمل سير عمل التصنيع بشكل عام ما يلي:

• اختيار وفحص المواد الخام لقطاع الصلب.
• تشكيل مستمر على البارد في التشكيل الجانبي C أو Z المحدد.
• التثقيب الدقيق وفقًا لنمط الثقب المطلوب.
• قطع دقيق لأطوال محددة.
• المعالجة السطحية مثل الجلفنة بالغمس الساخن أو طلاء ZAM.
• فحص الأبعاد والطلاء.
• التعبئة والتغليف والتحضير للنقل.

بالنسبة للمشاريع الكهروضوئية الكبيرة، يعد اتساق الإنتاج مهمًا بشكل خاص لأن مئات أو آلاف الأعضاء الهيكلية قد يحتاجون إلى العمل معًا أثناء التثبيت.

ما الذي يجب مراعاته أثناء التثبيت؟

حتى المدادة المُصنعة جيدًا يمكن أن تواجه مشكلات في الأداء إذا تم تركيبها أو تعديلها بشكل غير صحيح في الموقع. ولذلك ينبغي إدراج العديد من الاعتبارات العملية في خطة البناء.

اتبع النطاق المصمم

لا تتجاوز فترة التثبيت الهندسية لمجرد تقليل عدد الأعضاء الهيكلية. يمكن أن يؤدي الامتداد الزائد إلى زيادة الانحراف والضغط الهيكلي تحت أحمال الرياح أو الثلوج.

تجنب القطع والحفر غير المنضبط

يمكن أن يؤدي القطع أو الحفر أو الثني العشوائي إلى تغيير المقطع العرضي المصمم وإضعاف العضو الهيكلي. ويجب تأكيد أي تعديل مطلوب مع مهندس المشروع أو الشركة المصنعة.

حماية طلاء السطح

أثناء النقل والتركيب، تجنب التأثيرات والخدوش غير الضرورية. في حالة حدوث تلف في الطلاء، يجب اتباع إجراءات الإصلاح المناسبة للحد من التآكل الموضعي.

النظر في صرف المياه

لا ينبغي تركيب الأعضاء الفولاذية الخارجية بطريقة تؤدي إلى خلق مناطق لاحتجاز المياه غير الضرورية. يساعد الصرف المناسب على تقليل التعرض للرطوبة على المدى الطويل ويدعم متانة الطلاء.

فحص البيئات عالية التآكل

قد تتطلب المشاريع الواقعة بالقرب من السواحل أو في البيئات الصناعية ذات الرطوبة العالية حماية معززة من التآكل والفحص الدوري. يجب اختيار نظام الطلاء وفقًا للتعرض البيئي الفعلي.

كيف يجب عليك اختيار المدادة المناسبة؟

يتطلب اختيار مدادة مناسبة أكثر من مجرد مقارنة أبعاد الملف الشخصي. يجب أن تربط عملية الشراء الاحترافية مواصفات المواد بالمتطلبات الهيكلية والظروف البيئية.

• تحديد الأحمال التصميمية:إنشاء أحمال الرياح والثلوج والزلازل والحمل الميت وأحمال المشروع الأخرى ذات الصلة.
• تأكيد الامتداد الهيكلي:تحديد المسافة المطلوبة بين الأعضاء الداعمين.
• حدد درجة الصلب:اختر الدرجة المناسبة بناءً على متطلبات القوة والمعايير المعمول بها.
• اختر الملف الشخصي:قارن تكوينات C وZ وفقًا للحسابات الهيكلية ومتطلبات الاتصال.
• تحديد الطلاء:فكر في HDG أو ZAM وفقًا للتعرض البيئي وظروف الخدمة المتوقعة.
• تأكيد أنماط الثقب:يعد التباعد الدقيق بين الفتحات أمرًا مهمًا للتجميع الفعال مع الأقواس والموصلات.
• مراجعة القدرة التصنيعية:تأكد من أن المورد يمكنه الحفاظ على تناسق الأبعاد للحجم المطلوب.
• تحقق من خيارات التخصيص:يمكن أن يساعد الإنتاج المعتمد على CAD في مطابقة الأبعاد الخاصة بالمشروع وتفاصيل الاتصال.

العمل مع ذوي الخبرةالشركة المصنعة للمدادة الفولاذية المشكلة على البارديمكن تبسيط مراجعة المواصفات والتخصيص وتنسيق الإنتاج والدعم الفني للمشاريع واسعة النطاق.

لماذا تعتبر جودة التصنيع مهمة بالنسبة لمدادات الطاقة الشمسية؟

تتعرض أنظمة تركيب الطاقة الشمسية للظروف الخارجية لسنوات عديدة، لذلك تحتاج المكونات الهيكلية إلى هندسة متسقة وحماية مناسبة من التآكل. تؤثر جودة التصنيع بشكل مباشر على إمكانية تجميع المدادات الفردية بكفاءة وما إذا كان الهيكل المكتمل يعمل على النحو المنشود.

تجمع شركة Energet Solar بين التحكم في المواد الخام، والتشكيل باللف على البارد، والتثقيب الآلي، وفحص الأبعاد، وفحص الطلاء، والتعبئة النهائية كجزء من عملية الإنتاج الخاصة بها. توفر الشركة أيضًا الاستشارات الهندسية قبل البيع، وتتبع الإنتاج، والدعم الفني لما بعد البيع للمشاريع المخصصة.

بالنسبة للمشترين الدوليين، يمكن أن يكون نهج الدورة الكاملة هذا مفيدًا عندما تتطلب المشاريع أحجامًا مختلفة للملفات أو درجات الفولاذ أو مواصفات الطلاء أو ترتيبات الثقوب أو طرق التغليف أو جداول التسليم.

الأسئلة المتداولة حول المدادة الفولاذية المشكلة على البارد

ما هو الفرق بين المدادات المشكلة على البارد والمدرفلة على الساخن؟

يتم تشكيل المدادات المشكلة على البارد من شريط أو صفائح فولاذية من خلال تشكيلها في درجة حرارة الغرفة. يمكن أن توفر بنية خفيفة الوزن، وأبعاد دقيقة، وتصميم مقطعي فعال. يتم إنتاج المدادات المدرفلة على الساخن من خلال الدرفلة على درجة حرارة عالية ويمكن اختيارها لمتطلبات هيكلية مختلفة.

هل تستطيع شركة Energet Solar تصنيع مدادات وفقًا للرسومات؟

نعم. تدعم Energet Solar الإنتاج المخصص بناءً على رسومات CAD والمتطلبات الخاصة بالمشروع. يمكن للمشترين تقديم الأبعاد وأنماط الثقوب ودرجات المواد ومتطلبات الطلاء والمعلومات الهندسية الأخرى للمراجعة الفنية.

هل المدادات المشكلة على البارد مناسبة لمشاريع الطاقة الشمسية الساحلية؟

يمكن أن تكون مناسبة عندما يتم اختيار درجة الفولاذ والتصميم الهيكلي ونظام الحماية من التآكل بشكل صحيح. يمكن أن توفر الخيارات المجلفنة بالغمس الساخن والمطلية بـ ZAM حماية إضافية ضد التآكل للبيئات الخارجية الصعبة.

ما هي درجات الصلب المتاحة؟

تشمل الخيارات المتاحة Q235B، وQ355B، وS235JR، وS355JR، بالإضافة إلى درجات مختارة مطلية بـ ZAM مثل S250GD، وS350GD، وS420GD. وينبغي اختيار الدرجة المناسبة وفقا للحسابات الهيكلية ومعايير المشروع.

ما هي الصناعات التي تستخدم هذه المدادات؟

تشمل التطبيقات النموذجية محطات الطاقة الشمسية المثبتة على الأرض، والأنظمة الكهروضوئية على الأسطح، والمواقف الشمسية، والمباني ذات الهياكل الفولاذية الصناعية، والهياكل الفولاذية الأخرى التي تتطلب أعضاء حاملة ثانوية.

هل يمكن تخصيص أبعاد المدادة؟

نعم. يمكن أن يشمل التخصيص أبعاد الملف الشخصي والطول والسمك وموضع الثقب ودرجة الفولاذ ومعالجة السطح والتعبئة. يجب أن يتم تأكيد المواصفات النهائية وفقًا للمتطلبات الهيكلية والتركيبية للمشروع.

خاتمة

يمكن أن تساهم المدادة المصممة بشكل صحيح في تحقيق الاستقرار الهيكلي، والاستخدام الفعال للمواد، ودقة التركيب، والمتانة طويلة المدى في تطبيقات الهياكل الكهروضوئية والإطارات الفولاذية. من خلال الجمع بين هندسة التشكيل المناسبة، ودرجات الفولاذ التي تم التحقق منها، والحماية المناسبة من التآكل، والتصنيع الدقيق، والهندسة الخاصة بالمشروع، يمكن للمشترين تطوير حل مدادة يناسب المتطلبات الفعلية لهيكلهم. إذا كنت تخطط لمشروع تركيب الطاقة الشمسية وتحتاج إلى مواصفات أو رسومات أو خيارات طلاء مخصصة أو دعم الطلب بالجملة،اتصل بنافي Energet Solar للحصول على الاستشارات الفنية المهنية وعروض الأسعار المخصصة.

استكشف حلول التركيب الكهروضوئية من Energet Solar لمعرفة المزيد حول مقاطع الفولاذ الهيكلية وملحقات تركيب الطاقة الشمسية وأنظمة الدعم المخصصة.
