المشبك ورقة شبه منحرف

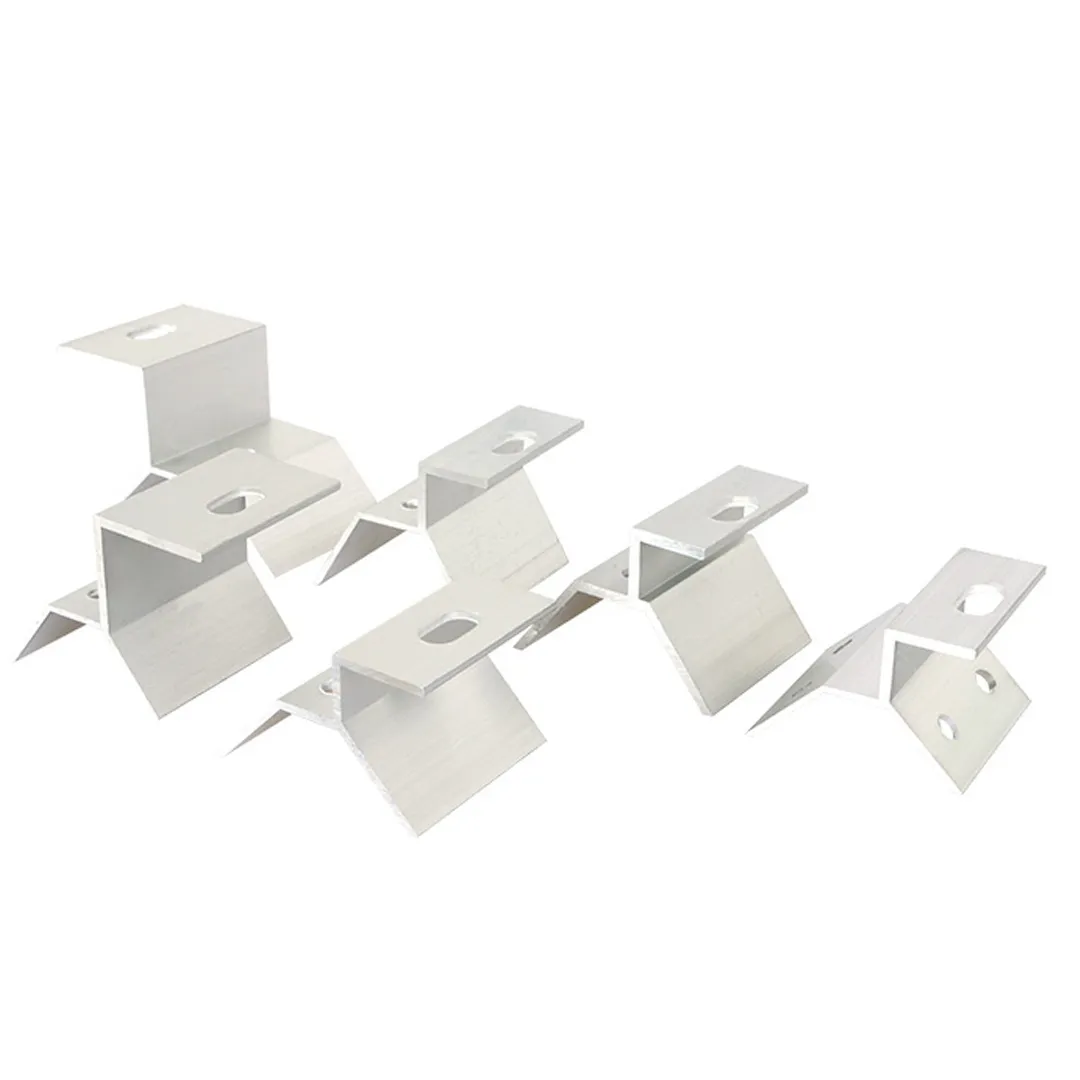

تركز شركة Energet Solar على إنتاج المنتجات القياسية والمخصصةالمشبك ورقة شبه منحرفالتي تتوافق مع التركيبات الكهروضوئية الدولية ومعايير البناء المقاومة للماء. تم تطوير المنتج خصيصًا للأسقف المعدنية ذات الموجة شبه المنحرفة، وهو قابل للتطبيق على نطاق واسع على أسطح الألواح الفولاذية شبه المنحرفة الملونة المستخدمة في المصانع والمستودعات والمباني التجارية، ويعمل كمكون التوصيل والتثبيت الأساسي لأنظمة تركيب الطاقة الشمسية الموزعة على الأسطح.

التصميم الهيكلي الدقيق

تختلف عن تركيبات السقف المسطح العالمية، لديناالمشبك ورقة شبه منحرفيعتمد التصميم الهيكلي المستهدف المناسب للموجة، ويناسب بشكل مثالي نصف قطر الحافة شبه المنحرفة والتباعد بين الصفائح المعدنية دون تدمير هيكل السقف الأصلي والطبقة المقاومة للماء.

المنتج مصنوع من الفولاذ الكربوني الصناعي عالي الجودة من Xintian Steel، ويتميز بصلابة هيكلية عالية، وصلابة تثبيت قوية وأداء مضاد للتشوه.

تمت معالجته من خلال ثني الختم المتكامل والتشذيب الدقيق باستخدام الحاسب الآلي، ويتميز كل مشبك بتسامح دقيق للأبعاد وسطح تلامس أملس، مما يؤدي إلى تجنب تلف صفائح السقف من الخدش.

تخضع القطعة بأكملهاالجلفنة بالغمس الساخن أو المعالجة المضادة للتآكل لسبائك ZAM‎وتشكل طبقة واقية كثيفة لمقاومة التآكل الناتج عن المطر في الهواء الطلق والشيخوخة فوق البنفسجية والأكسدة الجوية للاستخدام المكشوف على المدى الطويل.

تطبيقات المنتج

أسطح المصانع الصناعية

ال المشبك ورقة شبه منحرفيتمتع بقدرة قوية على التكيف مع سيناريوهات الألواح الكهروضوئية ذات السقف المعدني شبه المنحرف. في مشاريع الطاقة الشمسية لبناء المصانع الكبيرة، يتم استخدامه لتثبيت كتائف مصفوفة ذات مساحة كبيرة، وتحقيق تركيب غير مخترق، وحماية هيكل السقف الأصلي المقاوم للماء وتجنب الخسائر الاقتصادية الناجمة عن تسرب السقف.

المستودعات والمراكز اللوجستية

في أنظمة الطاقة الشمسية على أسطح المستودعات والمنتزهات اللوجستية، يوفر الهيكل المدمج الملائم للموجة مساحة التثبيت، ويحسن كفاءة التجميع، ولن يزيد من حمل المبنى الزائد.

المشاريع الكهروضوئية التجارية والموزعة

كما أنها مناسبة لمباني المصانع المؤقتة والأسطح التجارية شبه المنحرفة وغيرها من المشاريع الكهروضوئية الموزعة.

بفضل أداء التثبيت المستقر والمقاومة الممتازة للطقس، يمكنها مقاومة الرياح والأمطار والتآكل فوق البنفسجي على المدى الطويل، مما يوفر ضمان تثبيت موثوق به بدون ضرر لأنظمة تركيب الطاقة الشمسية على الأسطح شبه المنحرفة.

اعتبارات التثبيت

قبل التثبيت

يعد التشغيل الموحد والمطابقة الصحيحة أمرًا ضروريًا للحفاظ على أداء التثبيت على المدى الطويلالمشبك ورقة شبه منحرفوحماية سلامة السقف.

أولاً، تأكد من معلمات صفائح السقف شبه المنحرفة قبل التثبيت، وحدد نماذج المشبك المطابقة وفقًا لارتفاع الموجة وعرض التلال، وتجنب التجميع القسري للمواصفات غير المتطابقة التي قد تتسبب في تشوه الصفائح أو قوة التثبيت غير الكافية.

ثانيًا، قم بتنظيف سطح التلامس لحواف السقف والمشابك جيدًا قبل البناء لإزالة الغبار والصدأ والأشياء المتنوعة، مما يضمن تركيبًا محكمًا وقفل احتكاك ثابت.

أثناء التثبيت

ثالثًا، التحكم في عزم الدوران بشكل موحد أثناء التجميع؛ سوف تؤدي القوة المفرطة إلى تشويه هيكل المشبك وسحق لوح السقف، في حين أن القوة غير الكافية ستؤدي إلى الارتخاء تحت اهتزاز الرياح على المدى الطويل.

رابعًا، لا تقم بقطع أو ثني المشبك بشكل تعسفي في الموقع، حيث أن التعديل العشوائي سيدمر هيكل الضغط الأصلي ويقلل من استقرار التثبيت بشكل عام.

بعد التثبيت

خامسًا، إجراء فحص منتظم للمشاريع في المناطق الساحلية والمناطق ذات الرطوبة العالية للتحقق من تقادم الطلاء والاتصال غير المحكم، مما يضمن التشغيل الآمن على المدى الطويل.

كيف يعمل المشبك ورقة شبه منحرف؟

على عكس طرق تركيب الحفر التقليدية، أالمشبك ورقة شبه منحرفينقل حمولة نظام التركيب الكهروضوئي مباشرة إلى الأضلاع المرتفعة للسقف المعدني من خلال قوة التثبيت الميكانيكية.

نظرًا لعدم اختراق لوح السقف، تظل الطبقة المقاومة للماء الأصلية سليمة، مما يقلل بشكل كبير من احتمالية تسرب الماء أثناء التشغيل الخارجي طويل المدى.

يقوم المشبك المطابق بشكل صحيح بتوزيع حمل الرياح وحمل الثلج بشكل متساوٍ عبر شكل السقف مع تقليل التشوه المحلي للصفائح المعدنية.

المزايا مقارنة بمشابك السقف القياسية

توافق أفضل مع السقف

بالمقارنة مع مشابك السقف العالمية العادية الموجودة في السوق، فإن منتجناالمشبك ورقة شبه منحرفيتمتع بمزايا شاملة بارزة في المطابقة الهيكلية وتثبيت الاستقرار وملاءمة السيناريو.

في أداء المطابقة الهيكلية، تعتمد المشابك العادية تصميمًا مسطحًا عالميًا ولا يمكنها أن تناسب حواف السقف شبه المنحرفة بشكل مثالي، مما يؤدي إلى الاهتزاز السهل وسوء الاتصال.

تم تحسين منتجاتنا بشكل احترافي لهياكل الموجات شبه المنحرفة مع معايرة دقيقة لنصف القطر والحجم، مما يحقق ملاءمة كاملة للسطح ويحسن بشكل كبير استقرار التثبيت الشامل.

تحسين المتانة

من حيث المتانة الهيكلية، فإن عملية التشكيل المتكاملة المكونة من قطعة واحدة لدينا تتجنب فجوات اللحام ونقاط الضعف في المشابك المقسمة.

مُجهز بطبقة مقاومة للتآكل عالية المستوى، المنتج يتمتع بمقاومة أقوى للشيخوخة في الهواء الطلق، مع زيادة عمر الخدمة بأكثر من 25% مقارنة بالمشابك المختومة العادية.

تثبيت المشروع بشكل أسرع

في تأثير البناء العملي، يحافظ التصميم المستهدف غير المخترق تمامًا على سلامة السقف المقاومة للماء، مع عدم وجود خطر مخفي للتسرب.

وفي الوقت نفسه، يعمل هيكل التثبيت السريع على تبسيط الإجراءات في الموقع، وتحسين كفاءة البناء بشكل فعال وتقليل التكاليف اليدوية، وهو ما يتماشى أكثر مع احتياجات البناء الفعلية لمشاريع الخلايا الكهروضوئية للأسقف شبه المنحرفة.

القدرة على التصنيع

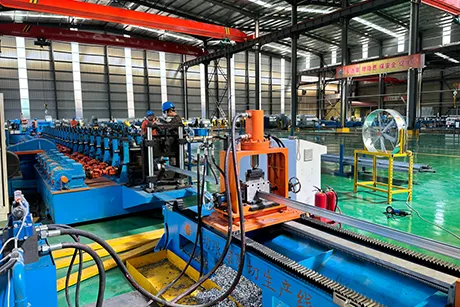

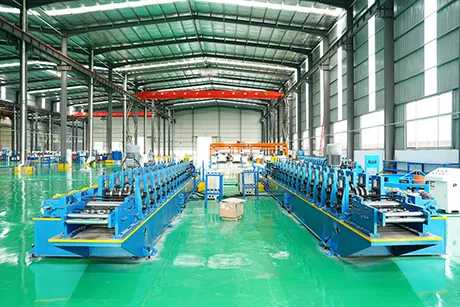

مجهزة بخطوط إنتاج ختم دقيقة احترافية ومعدات اختبار المنتج النهائي، يمكن لمصنعنا إكمال الإنتاج الضخم بكفاءة مع ضمان قوة التثبيت المتسقة ودقة التركيب لكل منتج.

يدعم فريق البحث والتطوير المحترف لديناالتخصيص الشخصيوفقًا لارتفاعات موجة الصفائح شبه المنحرفة المختلفة، والتباعد بين التلال ومواصفات الأقواس، مما يوفر حلول مطابقة حصرية لهياكل السقف غير القياسية.

نحن نقدم خدمات شاملة بما في ذلك مطابقة مخطط السقف، وإنتاج الدفعات، والتعبئة الموحدة والتوجيه الفني في الخارج، مما يساعد العملاء على القضاء على مخاطر تسرب السقف وتحسين جودة بناء مشاريع الطاقة الشمسية.

خدمة التصنيع المخصصة

تتطلب صفائح السقف المختلفة أشكالًا هندسية مختلفة للمشابك.

يدعم فريقنا الهندسي التخصيص بناءً على:

- ملف تعريف ورقة السقف

- ارتفاع الموج

- تباعد الضلع

- سمك المادة

- أبعاد السكك الحديدية المتصاعدة

- المعالجة السطحية

- وضع العلامات على الشعار

- متطلبات التعبئة والتغليف

سواء كان المشروع يتبع معايير الأسقف الأوروبية أو الشرق أوسطية أو جنوب شرق آسيا، يمكننا تطوير حلول المشابك المطابقة وفقًا لرسومات المشروع أو العينات المادية.

الأسئلة المتداولة

هل يمكن تخصيص المشبك لمحات السقف المختلفة؟

نعم. نقوم بتصنيع المشابك المخصصة وفقًا لرسومات السقف أو أبعاد الملف الشخصي أو العينات المادية.

هل يتطلب التثبيت الحفر في السقف؟

لا، لقد تم تصميم المشبك للتركيب غير المخترق ويساعد في الحفاظ على طبقة السقف المقاومة للماء.

ما هي مواد التسقيف المتوافقة؟

تم تصميم المنتج بشكل أساسي لألواح التسقيف المعدنية شبه المنحرفة المستخدمة في المشاريع الكهروضوئية الصناعية والتجارية.

ما هي المواد المتوفرة؟

يعتبر الفولاذ الكربوني المجلفن بالغمس الساخن أو المعالجة السطحية ZAM هو التكوين القياسي. قد تكون مواد أخرى متاحة عند الطلب.

هل يمكن للمشبك أن يتحمل ظروف الرياح القوية؟

نعم. عند مطابقته بشكل صحيح مع شكل السقف وتثبيته وفقًا للمتطلبات الهندسية، يوفر المشبك مقاومة موثوقة ضد أحمال رفع الرياح.

هل يمكنني طلب أبعاد مخصصة؟

نعم. نحن نؤيدتصنيع المعدات الأصلية وأوديإمالتصنيع على أساس الرسومات أو العينات أو مواصفات المشروع.

ما هي المعلومات التي يجب أن أقدمها قبل طلب عرض الأسعار؟

إن توفير رسم ملف تعريف السقف، وارتفاع الموجة، وتباعد الأضلاع، وسمك الورقة، وأبعاد سكة التثبيت وموقع المشروع يسمح لنا بالتوصية بنموذج المشبك الأكثر ملاءمة.

ما هي الشهادات التي تمتلكها شركتك ؟

أنظمة الإدارة لدينا معتمدة لآيزو 9001، آيزو 14001، آيزو 45001. لقد تم أيضًا التحقق من قدرتنا على التصنيع بشكل مستقل بواسطة SGS، وتتوافق أنظمة تركيب الخلايا الكهروضوئية المختارة مع ذلكإن 1090-1متطلبات السوق الأوروبية.
