كيف يمكن للفولاذ ذو الزوايا المتساوية تحسين قوة واستقرار ومتانة هياكل تركيب الطاقة الشمسية

ملخص المقال: فولاذ ذو زاوية متساويةهو مكون هيكلي متعدد الاستخدامات يستخدم في أنظمة التركيب الكهروضوئية، والإطارات الفولاذية، والإنشاءات العامة. تدعم هندستها المتساوية الاتصالات العملية والترتيبات الهيكلية المتوازنة والتصنيع الفعال. يستكشف هذا الدليل كيفية تأثير درجات المواد والأبعاد والجلفنة ودقة التصنيع والهندسة الخاصة بالمشروع على الأداء.إنرجيت سولارتوفر حلول فولاذية متساوية الزوايا قابلة للتخصيص لهياكل تركيب الطاقة الشمسية ومشاريع تصنيع الصلب الأخرى، مما يساعد المشترين على تقييم المواصفات واختيار المواد المناسبة لتحقيق الموثوقية الهيكلية على المدى الطويل.

مع توسع تركيبات الطاقة الشمسية عبر مختلف الظروف المناخية والتضاريس، يصبح اختيار المكونات الهيكلية التي يمكن الاعتماد عليها أمرًا متزايد الأهمية. توفر شركة Energet Solar فولاذًا متساويًا الزوايا مصممًا لهياكل التركيب الكهروضوئية والأطر الفولاذية والتطبيقات الهندسية ذات الصلة، ويجمع بين الأبعاد القابلة للتكوين وخيارات الفولاذ الكربوني والمعالجة الدقيقة ومعالجة الأسطح المقاومة للتآكل لدعم متطلبات المشروع المتنوعة.

جدول المحتويات

• ما هو الصلب زاوية متساوية؟
• المواصفات الرئيسية والخيارات المتاحة
• كيف يتم استخدام زاوية الفولاذ المتساوية في أنظمة تركيب الطاقة الشمسية؟
• كيفية اختيار المواد المناسبة ومعالجة الأسطح
• عمليات التصنيع واعتبارات الجودة
• كيفية اختيار زاوية متساوية من الصلب لمشروعك
• ما الذي يجب على المشترين البحث عنه في المورد؟
• الأسئلة المتداولة
• الاستنتاج: بناء هياكل فولاذية أكثر موثوقية

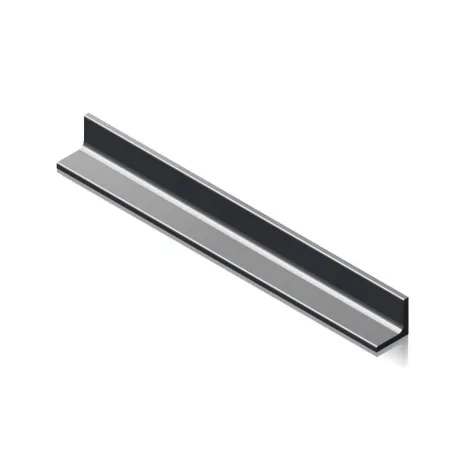

ما هو الصلب زاوية متساوية؟

الفولاذ ذو الزاوية المتساوية عبارة عن مقطع فولاذي هيكلي ذو ساقين متساويتين في العرض متصلتين بزاوية 90 درجة. إن مقطعها العرضي على شكل حرف L يجعلها مفيدة لتوصيل الأعضاء الهيكلية، وتعزيز الإطارات، ودعم المكونات الثانوية، وتصنيع الأقواس.

على عكس الفولاذ ذو الزاوية غير المتساوية، الذي له أرجل ذات عرض مختلف، يوفر الفولاذ ذو الزاوية المتساوية ترتيبًا مستعرضًا متماثلًا. يمكن لهذه الهندسة تبسيط تخطيط التخطيط وتصميم الاتصال عندما يتطلب كلا الساقين أبعادًا قابلة للمقارنة. ومع ذلك، يعتمد أداء الحمل الفعلي على أبعاد القسم، وخصائص المواد، وتفاصيل الاتصال، واتجاه التحميل، وظروف الدعم.

في الهندسة الكهروضوئية، يتم استخدام الفولاذ ذو الزاوية المتساوية عادة لتركيب الأقواس، ووصلات الدعم، وأعضاء التعزيز، والمكونات الأخرى التي تشكل جزءًا من مجموعة أرفف أكبر. ويمكن أيضًا دمجها في الإطارات الصناعية، ودعم المعدات، ومشاريع تصنيع الفولاذ العامة.

وتشمل مزاياها العملية ما يلي:

• اتصالات مريحة:توفر الأرجل المتعامدة أسطحًا للتثبيت واللحام وترتيبات التثبيت الهندسية الأخرى.
• تصنيع مرن:يمكن للقطع واللكم والتشكيل أن يكيف المظهر الجانبي مع متطلبات التجميع المختلفة.
• خيارات متعددة للحجم:يمكن اختيار عرض الأرجل وسمكها وأطوالها وفقًا لمواصفات المشروع.
• تطبيق واسع:يمكن أن يخدم تركيب الطاقة الشمسية، والبناء، والدعم الصناعي، وأغراض التعزيز الهيكلي.

هذه الفوائد تجعل الفولاذ ذو الزاوية المتساوية خيارًا مفيدًا، ولكن يجب دائمًا التحقق من القسم الصحيح وفقًا للمتطلبات الهندسية للهيكل المقصود.

المواصفات الرئيسية والخيارات المتاحة

يبدأ اختيار ملف تعريف الزاوية المناسب بمراجعة أبعاده ودرجة الفولاذ والطلاء والوظيفة المقصودة. تقدم شركة Energet Solar تكوينات فولاذية متساوية الزوايا قياسية ومخصصة لأنظمة تركيب الخلايا الكهروضوئية، والمواقف، والهياكل الفولاذية الأخرى.

ملحوظة: المواصفات المذكورة أعلاه تعكس الخيارات المنشورة على صفحة منتج Energet Solar. يجب التأكد من التوفر النهائي والتفاوتات ومتطلبات الطلاء وشهادات المواد لكل طلب. لا ينبغي التعامل مع درجات الفولاذ الوطنية المختلفة على أنها قابلة للتبديل تلقائيًا دون التحقق من المعايير المعمول بها ووثائق المواد.

بالنسبة لمشاريع الطاقة الشمسية الكبيرة، تساعد الأبعاد المتسقة ومتطلبات المواد المحددة بوضوح على تقليل تعديلات التجميع وتبسيط عمليات فحص الجودة. يجب على المشترين التأكد من الرسومات ومواضع الثقب وأطوال القطع ومواصفات الطلاء قبل بدء الإنتاج.

كيف يتم استخدام زاوية الفولاذ المتساوية في أنظمة تركيب الطاقة الشمسية؟

تعمل أنظمة التركيب الكهروضوئية في الهواء الطلق ويجب أن تنقل الأحمال من الوحدات الشمسية عبر القضبان والأقواس والأعمدة والأساسات والوصلات. يمكن للفولاذ ذي الزاوية المتساوية أن يساهم في هذه الشبكة الهيكلية عندما تتطابق هندستها وخصائصها الميكانيكية مع متطلبات التصميم.

1. الأرفف الشمسية المثبتة على الأرض

تتطلب الأنظمة الكهروضوئية المثبتة على الأرض هياكل دعم مستقرة قادرة على مقاومة الأحمال الميتة وقوى الرياح وغيرها من الإجراءات الخاصة بالموقع. يمكن استخدام الفولاذ ذي الزاوية المتساوية في أقواس التوصيل والتعزيز القطري وتجميعات الدعم الثانوية. تساعد التوصيلات المصممة بشكل صحيح على نقل القوى بين الأعضاء الهيكلية الفردية.

2. هياكل مرآب الطاقة الشمسية

تجمع مواقف السيارات الشمسية بين مأوى المركبات وتوليد الطاقة الكهروضوئية. يمكن استخدام ملفات تعريف الزوايا في الأقواس المحددة ووصلات التثبيت والمكونات الفولاذية المساعدة. نظرًا لأن هذه الهياكل قد تتعرض لقدر كبير من الرياح، يجب على المصممين التحقق من سعة الأعضاء وقوة الاتصال والانحراف وتفاعلات الأساس.

3. دعم المدادة والتعزيز الهيكلي

يمكن للفولاذ الزاوي أن يدعم أو يعزز الوصلات الهيكلية المحددة، اعتمادًا على التصميم. يمكن أن يساعد أيضًا في ربط الأعضاء ذوي التوجهات المختلفة. يجب أن يأخذ الترتيب النهائي في الاعتبار التحميل اللامركزي، والانبعاج المحلي، وتباعد أدوات التثبيت، وسلوك التجميع الكامل بدلاً من الاعتماد على شكل الملف الشخصي وحده.

4. التطبيقات الصناعية والإنشائية العامة

خارج صناعة الطاقة الشمسية، يمكن دمج الفولاذ ذي الزاوية المتساوية في إطارات المعدات، وأقواس الدعم، وهياكل المرافق، والتجمعات المصنعة. تعد الأبعاد الموحدة والتصنيع القابل للتكرار مفيدة بشكل خاص عندما يجب أن تتوافق المكونات المتعددة معًا عبر عملية تثبيت كبيرة.

للحصول على خيارات هيكلية إضافية، يمكن للمشترين استكشاف حلول التركيب الكهروضوئية والفولاذ الهيكلي من Energet Solar لمقارنة أنواع الملفات وتحديد المكونات المناسبة لتصميمات مشاريعهم.

كيفية اختيار المواد المناسبة ومعالجة الأسطح

تؤثر درجة المواد وحماية السطح على أداء خدمة زاوية الفولاذ. يعتمد الاختيار المناسب على الحسابات الهيكلية، والظروف البيئية المحلية، وعمر الخدمة المتوقع، واستراتيجية الصيانة للتركيب.

درجات الصلب الكربوني

تدرج شركة Energet Solar قائمة Q235B وQ355B، بالإضافة إلى خيارات S235JR وS355JR، لعروضها من الفولاذ المتساوي الزوايا. ترتبط هذه الدرجات بمعايير مواد مختلفة ويجب تحديدها وفقًا لرمز التصميم المطبق وخصائص المواد التي تم التحقق منها.

• Q235B / S235JR:قد يكون مناسبًا للتطبيقات المصممة حول خصائص ومتطلبات هذه الدرجات.
• Q355B / S355JR:خيارات ذات قوة أعلى يمكن أخذها في الاعتبار عندما تتطلب الحسابات الهندسية قوة أكبر للمواد.

إن درجة القوة الأعلى لا تجعل الهيكل الكامل أكثر أمانًا أو أكثر كفاءة تلقائيًا. تظل هندسة القسم، والاستقرار، وتصميم الاتصال، وجودة التصنيع، وعوامل السلامة المعمول بها ضرورية.

الجلفنة بالغمس الساخن لضمان المتانة في الهواء الطلق

يمكن أن يتآكل الفولاذ المعرض للمطر والرطوبة ودرجات الحرارة المتغيرة إذا لم يكن سطحه محميًا بشكل كافٍ. تطبق الجلفنة بالغمس الساخن طلاء الزنك الذي يوفر حاجزًا وقائيًا وحماية ضد التآكل.

تسرد مواصفات Equal Angle Steel المنشورة سمك طلاء مجلفن يتراوح بين 45-120 ميكرومتر. يجب اختيار مستوى الطلاء المناسب وفقًا لمواصفات المشروع والتعرض البيئي والمعايير المعمول بها ومتطلبات الفحص.

عند تقييم الحماية من التآكل، ضع في اعتبارك ما يلي:

• التعرض للأملاح الساحلية أو الملوثات الصناعية أو الرطوبة المستمرة.
• سمك الطلاء المطلوب والطريقة المستخدمة للتحقق منه.
• حماية الحواف المقطوعة والثقوب المحفورة والوصلات المصنعة.
• ممارسات المناولة والنقل التي قد تلحق الضرر بالطلاء.
• متطلبات الفحص والصيانة طوال فترة الخدمة المقصودة.

بالنسبة للبيئات العدوانية بشكل خاص، يجب على مهندسي المشروع تقييم ما إذا كان نظام الطلاء المحدد يوفر الحماية الكافية. لا ينبغي افتراض أن أي طلاء يضمن عمر خدمة ثابتًا في كل ظروف التشغيل.

عمليات التصنيع واعتبارات الجودة

تعتبر دقة التصنيع مهمة لأن التشكيلات الهيكلية يجب أن تتناسب مع مكونات التزاوج الخاصة بها وتحافظ على الشكل الهندسي المحدد. تصف شركة Energet Solar إمكانيات التشكيل البارد والقطع الدقيق والتثقيب باستخدام الحاسب الآلي (CNC) والختم لعمليات معالجة الفولاذ الخاصة بها.

التشكيل البارد والتحكم في الأبعاد

يشكل التشكيل على البارد الفولاذ بدون عمليات التشكيل على الساخن التقليدية عند نقطة تشكيل التشكيل الجانبي. عندما يتم التحكم فيه بشكل صحيح، فإنه يدعم الأبعاد القابلة للتكرار والإنتاج الفعال. يجب على المشترين مراجعة تفاوتات الملف الشخصي المحددة والتأكد من أن عملية التصنيع مناسبة للمادة والسمك المحدد.

القطع الدقيق ومعالجة الثقب

يساعد القطع الدقيق المكونات على مطابقة رسومات التجميع، في حين أن التثقيب باستخدام الحاسب الآلي يمكن أن ينتج فتحات اتصال متكررة. يُعد موقع الثقب الصحيح وقطره أمرًا مهمًا بشكل خاص لأنظمة تركيب الطاقة الشمسية المُثبتة بمسامير لأن المحاذاة غير الصحيحة يمكن أن تؤدي إلى إبطاء التثبيت أو التأثير على سلوك الاتصال المقصود.

التفتيش قبل التسليم

يجب أن تتضمن عملية ضمان الجودة العملية فحوصات مناسبة لمواصفات الشراء، مثل:

1. التحقق من المواد:تأكد من درجة الفولاذ وراجع وثائق المواد ذات الصلة.
2. فحص الأبعاد:تحقق من عرض الساق وسمكها وطولها واستقامتها والتفاوتات المحددة.
3. فحص الثقب والتصنيع:التحقق من مواقع التثقيب ومسافات الحواف وجودة القطع مقابل الرسومات المعتمدة.
4. فحص الطلاء:تحقق من التغطية المجلفنة وسمكها باستخدام طريقة الفحص المتفق عليها.
5. إمكانية تتبع الطلب:تأكد من أن تعريف المنتج وتعبئته ووثائقه تتوافق مع متطلبات الشراء.

تساعد عمليات الفحص هذه المشترين على تقييم تناسق المنتج وتحديد التناقضات قبل وصول المكونات إلى موقع التثبيت. يجب توثيق معايير الفحص قبل الإنتاج بدلاً من تحديدها فقط بعد التسليم.

كيفية اختيار زاوية متساوية من الصلب لمشروعك

يمكن أن يؤدي اختيار ملف تعريف الزاوية فقط من خلال أبعاده أو سعر الشراء إلى مشاكل هندسية وتركيبية يمكن تجنبها. تساعد عملية الاختيار المنظمة على مواءمة المشتريات مع ظروف المشروع الفعلية.

• تعريف التطبيق:حدد ما إذا كان سيتم استخدام الفولاذ للأرفف الشمسية أو مرآب أو حامل توصيل أو أي غرض هيكلي آخر.
• تأكيد الأحمال الهندسية:توفير الأحمال الميتة ذات الصلة، وأحمال الرياح، وأحمال الثلوج، والمتطلبات الزلزالية حيثما ينطبق ذلك، وشروط الدعم لمهندس التصميم.
• تحديد الملف الشخصي:قم بتوثيق عرض الساق المتساوي، والسمك، والطول، ومواضع الثقب، وأي عمليات تشكيل أو قطع مطلوبة.
• حدد درجة الصلب:تأكيد الخواص الميكانيكية المطلوبة ومعايير المواد المعمول بها.
• تحديد الحماية من التآكل:تحديد نوع الطلاء وسمك الطلاء وطريقة الفحص وأي متطلبات إضافية للحواف المكشوفة.
• مراجعة توافق التصنيع:تأكد من أن ملف تعريف الزاوية يناسب مسامير المشروع والموصلات والقضبان والأعضاء الهيكلية الأخرى.
• الخطة اللوجستية:تحقق من أبعاد الحزمة وترتيبات الشحن ومعالم التسليم ومتطلبات التفريغ.
• الموافقة على الوثائق:الاتفاق على الرسومات وسجلات التفتيش ووثائق المواد ومعايير القبول قبل الإنتاج بالجملة.

بالنسبة للمشاريع المخصصة، يمكن أن يؤدي التنسيق المبكر بين المصمم والمشتري والشركة المصنعة إلى تقليل مراجعات الرسم والمساعدة في إنشاء جدول إنتاج أكثر قابلية للتنبؤ به.

ما الذي يجب أن يبحث عنه المشترون في مورد فولاذي متساوي الزوايا؟

يجب أن يقدم المورد الموثوق أكثر من سعر للطن. يحتاج المشترون إلى الثقة في أن المواد المسلمة تتوافق مع المواصفات المتفق عليها ويمكن دمجها في النظام الهيكلي المقصود.

عند مقارنة الشركات المصنعة، قم بتقييم العوامل التالية:

تقدم شركة Energet Solar حلولاً مخصصة للفولاذ ذو الزوايا المتساوية مدعومة بمصادر المواد الخام، والثني البارد، والتثقيب باستخدام الحاسب الآلي، والختم، وتنسيق المشروع. كما تحدد صفحة المنتج الخاصة بها شركة Xintian Steel كشريك لتوريد المواد الخام وتصف تجربة الخدمة في جميع أنحاء أوروبا وإفريقيا والشرق الأوسط والأمريكتين.

يمكن للمشترين مراجعة مواصفات منتج Equal Angle Steel ومناقشة الأبعاد الخاصة بالمشروع ومتطلبات المعالجة وترتيبات التسليم قبل تقديم الطلب.

الأسئلة المتداولة

1. ما هو الفولاذ ذو الزاوية المتساوية المستخدم بشكل رئيسي؟

يتم استخدام الفولاذ ذو الزاوية المتساوية في الإطارات الهيكلية، وأقواس التوصيل، ومكونات التعزيز، وأنظمة التركيب الكهروضوئية، وتصنيع الفولاذ العام. ويجب التأكد من ملاءمتها لتطبيق محدد للحمل من خلال الحسابات الهندسية.

2. ما هي أحجام الفولاذ ذو الزاوية المتساوية التي تقدمها شركة Energet Solar؟

تتضمن قائمة المواصفات المنشورة أطوالًا تتراوح من 1000 إلى 6000 ملم، وعرض متساوٍ للأرجل من 20 إلى 140 ملم، وسمك من 3.0 إلى 10.0 ملم. قد تكون الأبعاد المخصصة متاحة وفقًا للمراجعة الفنية وتأكيد الإنتاج.

3. ما هي درجات الفولاذ المتوفرة؟

تسرد صفحة المنتج الفولاذ الكربوني Q235B وQ355B، بالإضافة إلى خيارات S235JR وS355JR. يجب على المشترين تحديد المعيار المطلوب وتأكيد وثائق المواد قبل الإنتاج.

4. هل الفولاذ المجلفن ذو الزاوية المتساوية مناسب لمشاريع الطاقة الشمسية الخارجية؟

يمكن أن يوفر الفولاذ ذو الزاوية المجلفنة بالغمس الساخن الحماية من التآكل للتطبيقات الخارجية. تعتمد الملاءمة على ظروف التعرض وسمك الطلاء والمعايير المطبقة وتفاصيل التصنيع ومتطلبات الصيانة.

5. هل يمكن تخصيص زاوية متساوية من الفولاذ؟

نعم. تصف شركة Energet Solar الحلول المخصصة للأبعاد غير القياسية والتصميمات الخاصة، مع خيارات المعالجة مثل القطع والتشكيل والتثقيب باستخدام الحاسب الآلي (CNC) والختم. تعتمد الجدوى النهائية على الرسومات والكميات والمواد ومتطلبات الإنتاج.

6. كم من الوقت يستغرق تسليم الطلب بالجملة؟

تشير شركة Energet Solar إلى مهلة عامة للتسليم تتراوح من 15 إلى 30 يومًا، اعتمادًا على حجم الطلب. ويجب تأكيد التوقيت الفعلي وفقًا لمواصفات الطلب والقدرة الإنتاجية ومتطلبات التخصيص وترتيبات الشحن.

7. ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

قم بإعداد درجة الفولاذ المطلوبة وعرض الساق والسمك والطول ومعالجة السطح والكمية والرسومات ومتطلبات التغليف ووجهة التسليم وتاريخ التسليم المستهدف. قم بتضمين أي معايير مشروع أو متطلبات تفتيش ذات صلة حتى يتمكن المورد من تقييم الطلب بدقة.

الاستنتاج: بناء هياكل فولاذية أكثر موثوقية

يظل الفولاذ ذو الزاوية المتساوية شكلاً هيكليًا عمليًا لأنظمة التركيب الكهروضوئية، والإطارات الفولاذية، والتصنيع الصناعي لأن هندستها على شكل حرف L تدعم التوصيلات المتنوعة وتصميم المكونات القابل للتكيف. يتطلب اختيار المنتج المناسب أكثر من مجرد مقارنة الأبعاد: درجة المادة، وظروف التحميل، ودقة التصنيع، وجودة الطلاء، وتفاصيل التثبيت، كلها تؤثر على الأداء الهيكلي.

بفضل الأحجام القابلة للتكوين، وخيارات الفولاذ الكربوني، والتشطيبات المجلفنة بالغمس الساخن، وإمكانات المعالجة الدقيقة، توفر Energet Solar حلولًا متساوية الزوايا للفولاذ لمختلف متطلبات الطاقة الشمسية والبناء. يمكن أن تساعد المواصفات الدقيقة والتنسيق مع الموردين المشترين على تحسين اتساق المشتريات، وتبسيط عملية التثبيت، وإدارة اعتبارات الصيانة على المدى الطويل.

هل تخطط لنظام تركيب الطاقة الشمسية أو مشروع تصنيع الصلب؟ قم بزيارة صفحة منتج Energet Solar Equal Angle Steel لمراجعة المواصفات المتاحة وخيارات التخصيص. شارك رسوماتك وأبعادك ومتطلبات المواد وكمية الطلب المقدرة مع فريقنا.اتصل بنااليوم لمناقشة حل Equal Angle Steel المصمم خصيصًا، وطلب عرض أسعار، وتنسيق التفاصيل الفنية وتفاصيل التسليم لمشروعك القادم.
