لماذا يعتبر القسم المجوف الهيكلي خيارًا أكثر ذكاءً للهياكل الشمسية الأقوى والأكثر كفاءة

القسم المجوف الهيكلي عبارة عن مقطع فولاذي أنبوبي مغلق يستخدم على نطاق واسع في أنظمة التركيب الكهروضوئية، ومواقف السيارات الشمسية، ومحطات الطاقة الشمسية المثبتة على الأرض، وأسطح المنازل التجارية، والهياكل الزراعية، وغيرها من تطبيقات الفولاذ الخارجية. بالمقارنة مع الأعضاء الصلبة التقليدية، يمكن أن توفر هندستها المجوفة توازنًا فعالاً بين القوة والصلابة واستهلاك المواد والوزن الهيكلي.

تشرح هذه المقالة كيفية عمل القسم المجوف الهيكلي، ولماذا تكون المقاطع المربعة والمستطيلة مناسبة للهياكل الشمسية، وكيف تؤثر درجات المواد والطلاءات الواقية على الأداء، وما يجب على المشترين تقييمه قبل اختيار المورد. كما يدرس أيضًا عمليات التصنيع وخيارات التخصيص واعتبارات مراقبة الجودة والتطبيقات العملية لمساعدة فرق الهندسة والمشتريات على اتخاذ قرارات أفضل.

جدول المحتويات

1. ما هو القسم المجوف الهيكلي؟
2. لماذا يعمل الهيكل المجوف على تحسين الكفاءة الهيكلية؟
3. ما هي الفوائد الرئيسية لأنظمة تركيب الطاقة الشمسية؟
4. ما هي المواد والمعالجات السطحية المتوفرة؟
5. أين يتم استخدام القسم المجوف الهيكلي؟
6. كيف يتم تصنيع القسم المجوف الهيكلي؟
7. كيف يجب على المشترين اختيار القسم المجوف الهيكلي المناسب؟
8. لماذا تختار شركة Energet Solar للقسم المجوف الهيكلي؟
9. الأسئلة المتداولة
10. خاتمة

ما هو القسم المجوف الهيكلي؟

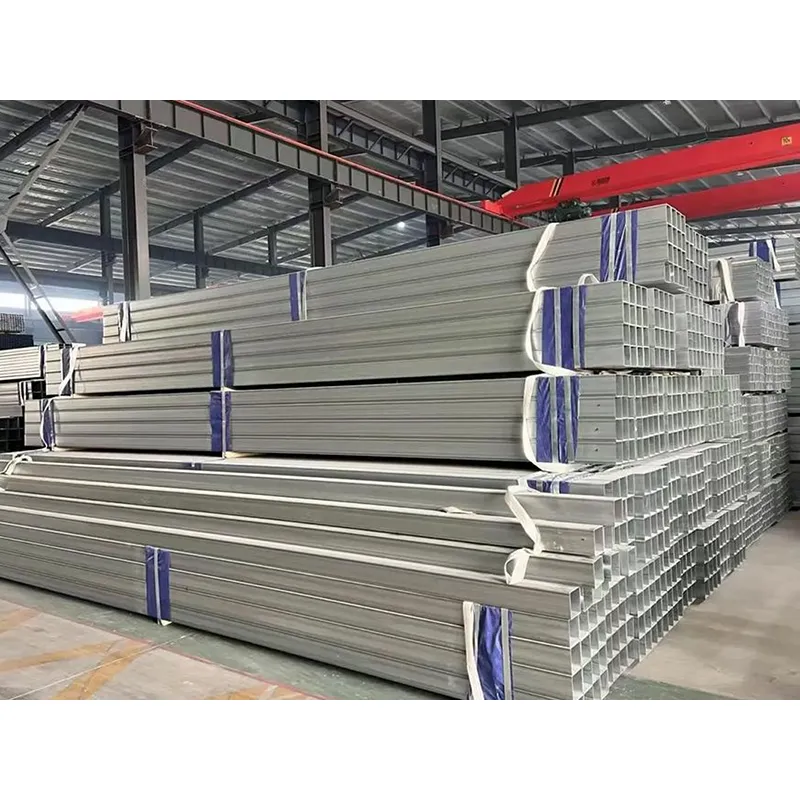

القسم المجوف الهيكلي عبارة عن عضو هيكلي فولاذي أنبوبي ذو مقطع عرضي مغلق. على عكس القضبان الفولاذية الصلبة، فهي تحتوي على منطقة داخلية مجوفة مع الحفاظ على المظهر الخارجي المستمر. التكوينات الأكثر شيوعًا للتطبيقات الهيكلية هي القسم المجوف المربع (SHS) والقسم المجوف المستطيل (RHS).

تتيح هذه الهندسة للمهندسين تحقيق أداء هيكلي مفيد دون إضافة مواد غير ضرورية. في هياكل التركيب الكهروضوئية، يمكن للمقاطع المجوفة أن تعمل كأعمدة، وعوارض، وأقواس، وأعضاء أخرى حاملة. يعد شكلها المغلق ذو قيمة خاصة حيث يجب أن تتحمل الهياكل مجموعات من الأحمال الرأسية وضغط الرياح وقوى الالتواء والظروف الخارجية المتغيرة.

بالنسبة لمشاريع الطاقة الشمسية، فإن الهدف ليس مجرد اختيار أثقل عضو فولاذي. يأخذ التصميم الأكثر كفاءة في الاعتبار القوة والصلابة وأبعاد القسم وسمك الجدار ومتطلبات الاتصال والتعرض البيئي والوزن الهيكلي الإجمالي معًا.

لماذا يعمل الهيكل المجوف على تحسين الكفاءة الهيكلية؟

يتأثر أداء القسم المجوف الهيكلي بشدة بهندسته الأنبوبية المغلقة. يتم وضع المادة حول محيط القسم بدلاً من تركيزها بالكامل في المركز. يمكن أن يوفر هذا التكوين علاقة فعالة بين حجم القسم والوزن ومقاومة الانحناء والصلابة الالتوائية.

بالنسبة لهياكل تركيب الطاقة الشمسية، يعد هذا أمرًا مهمًا لأن الأعضاء الهيكلية تتعرض لاتجاهات حمل متعددة. يمكن للرياح أن تخلق قوى جانبية والالتواء، في حين أن وزن الوحدات ومكونات التثبيت يخلق أحمالًا رأسية. يساعد القسم المجوف المصمم جيدًا على توزيع هذه القوى في جميع أنحاء العضو بدلاً من تركيزها في مساحة صغيرة.

• توزيع الحمل الفعال:يساعد المظهر الجانبي المغلق على توزيع القوى الهيكلية عبر القسم.
• أداء الانحناء الجيد:يمكن أن توفر الهندسة مقاومة مفيدة للانحناء مع التحكم في الوزن الهيكلي.
• صلابة الالتوائية:تعتبر المقاطع المغلقة مناسبة تمامًا للتطبيقات التي تكون فيها مقاومة الالتواء مهمة.
• انخفاض الوزن الذاتي:يمكن أن تساعد المواد الأقل غير الضرورية في تقليل وزن هيكل التثبيت الإجمالي.
• المظهر الهيكلي النظيف:توفر الملامح المربعة والمستطيلة هندسة أنيقة للهياكل الخارجية المرئية.

ومع ذلك، لا يمكن تحديد القسم الأمثل من خلال الشكل وحده. يجب على المهندسين التحقق من الحسابات الهيكلية بناءً على الرياح المحلية والثلوج والزلازل والامتداد والاتصال والأساس ومتطلبات التصميم المعمول بها.

ما هي الفوائد الرئيسية لأنظمة تركيب الطاقة الشمسية؟

تصبح هذه المزايا ذات أهمية خاصة عندما يتضمن مشروع الطاقة الشمسية آلاف العناصر الهيكلية المتكررة. حتى التحسن الطفيف في كفاءة الوزن أو اتساق الأبعاد أو توافق التثبيت يمكن أن يؤثر على النقل والتجميع ومتطلبات الأساس واقتصاديات المشروع بشكل عام.

ما هي المواد والمعالجات السطحية المتوفرة؟

يجب أن يعتمد اختيار المواد على الحسابات الهيكلية والظروف البيئية ومتطلبات التصنيع والمعايير الهندسية المعمول بها. تقوم شركة Energet Solar عادةً بتزويد القسم المجوف الهيكلي باستخدام درجات الفولاذ الكربوني مثل Q235B وQ355B، في حين يمكن اعتبار الدرجات الأخرى وفقًا لمواصفات المشروع.

Q235B الكربون الصلب

يستخدم Q235B على نطاق واسع للتطبيقات الهيكلية العامة التي تتطلب قوة معتدلة وخصائص تصنيع موثوقة. يمكن أن يكون مناسبًا للعديد من تطبيقات تركيب الطاقة الشمسية التقليدية عندما يتم تأكيده من خلال التصميم الهيكلي.

Q355B الكربون الصلب

يوفر Q355B قوة إنتاجية أعلى من Q235B ويمكن اعتباره للمشاريع التي تتطلب قدرة هيكلية أعلى أو تصميم قسم محسن. يجب على المهندسين تحديد الدرجة بناءً على الأحمال المحسوبة بدلاً من افتراض أن الدرجة الأعلى قوة هي الحل الأفضل تلقائيًا.

الجلفنة بالغمس الساخن

توفر الجلفنة بالغمس الساخن، والمعروفة باسم HDG، طبقة حماية من الزنك تساعد على حماية الفولاذ من التآكل الجوي. يتم استخدامه على نطاق واسع للهياكل الفولاذية الخارجية وتطبيقات التركيب الكهروضوئية.

طلاء زام

يشير ZAM إلى تقنية طلاء الزنك والألمنيوم والمغنيسيوم. إنه مصمم لتوفير حماية قوية من التآكل وهو جذاب بشكل خاص للبيئات الخارجية الصعبة، بما في ذلك الظروف الرطبة والساحلية.

عند اختيار الطلاء، يجب على المشترين مراعاة الرطوبة المحلية، والتعرض للملح، والملوثات الصناعية، وعمر الخدمة المتوقع، ومتطلبات المعالجة، واستراتيجية صيانة المشروع.

أين يتم استخدام القسم المجوف الهيكلي؟

إن تعدد استخدامات القسم المجوف الهيكلي يسمح له بخدمة العديد من الأدوار الهيكلية المختلفة. في هندسة الطاقة الشمسية، تمتد تطبيقاتها إلى ما هو أبعد من تكوين تركيب واحد.

محطات الطاقة الشمسية المثبتة على الأرض

يمكن استخدام المقاطع الفولاذية المجوفة كأعمدة، وكمرات، وأقواس، وأعضاء هيكلية أخرى في محطات الطاقة الكهروضوئية على نطاق المرافق. إن الجمع بين القوة والكفاءة الهيكلية مفيد للمصفوفات الكبيرة المعرضة لأحمال الرياح والثلوج.

الطاقة الشمسية التجارية والصناعية على الأسطح

بالنسبة لمشاريع الأسطح، يمكن أن يكون تقليل الوزن الهيكلي غير الضروري أحد الاعتبارات المهمة في التصميم. يمكن للمقاطع المجوفة المصممة بشكل صحيح أن توفر الدعم الهيكلي بينما تساعد في التحكم في الحمل الإضافي المفروض على السطح.

مرآب للطاقة الشمسية

تتطلب مواقف السيارات الشمسية أعمدة وعوارض مستقرة قادرة على دعم الوحدات الكهروضوئية مع إنشاء مساحة قابلة للاستخدام لوقوف السيارات بالأسفل. يمكن للمقاطع المجوفة المربعة والمستطيلة أن توفر مظهرًا معماريًا نظيفًا وهندسة هيكلية عملية.

مشاريع الطاقة الشمسية الزراعية والسمكية

قد تتطلب المشاريع التي تجمع بين توليد الطاقة الكهروضوئية والأنشطة الزراعية أو تربية الأحياء المائية مساحات أكبر وهياكل خارجية متينة. يمكن دمج القسم المجوف الهيكلي في هذه الأنظمة عندما تتوافق أبعاده وخصائصه الميكانيكية مع المتطلبات الهندسية.

الهياكل الفولاذية الخارجية الأخرى

بالإضافة إلى الخلايا الكهروضوئية، يمكن أيضًا استخدام المقاطع الهيكلية المجوفة في منصات المعدات، والممرات، وحواجز الحماية، والإطارات الداعمة، وغيرها من الهياكل الفولاذية الخارجية.

كيف يتم تصنيع القسم المجوف الهيكلي؟

يعد التصنيع المتسق أمرًا ضروريًا لأن انحرافات الأبعاد يمكن أن تؤثر على التوصيلات ودقة التثبيت والأداء الهيكلي. تجمع عملية الإنتاج الاحترافية عادةً بين التشكيل واللحام والتقويم والقطع ومعالجة الأسطح والفحص.

1. تحضير المواد الفولاذية:يتم اختيار الفولاذ الكربوني المناسب وفقاً للدرجة المحددة ومتطلبات المشروع.
2. تشكيل لفة الدقة:يتم تشكيل الصلب تدريجيا في الملف الشخصي المطلوب.
3. اللحام الآلي:يتم لحام الفولاذ المشكل لإنشاء مقطع مجوف مستمر.
4. استقامة:تتم معالجة القسم للحفاظ على الاستقامة المناسبة واتساق الأبعاد.
5. القطع ذات الطول الثابت:يتم قطع الأقسام وفقًا لأبعاد المشروع القياسية أو المخصصة.
6. حماية السطح:يمكن تطبيق HDG أو ZAM أو أي معالجة محددة أخرى وفقًا للمتطلبات البيئية.
7. التفتيش النهائي:يتم فحص الأبعاد، وسمك الجدار، والاستقامة، وجودة الطلاء، وغيرها من الخصائص المحددة قبل الشحن.

بالنسبة لمشاريع الطاقة الشمسية الكبيرة، يعد اتساق الإنتاج مهمًا بشكل خاص لأن مئات أو آلاف المكونات الهيكلية قد تحتاج إلى التوافق معًا أثناء التثبيت.

كيف يجب على المشترين اختيار القسم المجوف الهيكلي المناسب؟

يتضمن اختيار المنتج المناسب أكثر من مجرد مقارنة أقل سعر للطن. يجب على فرق المشتريات تقييم الصورة الفنية وسلسلة التوريد بأكملها قبل تقديم الطلب.

1. تأكيد التصميم الهيكلي

ابدأ بالأحمال المطلوبة والامتدادات وشروط الدعم وطرق الاتصال ومعايير التصميم المعمول بها. يجب اختيار أبعاد القسم وسمك الجدار بناءً على الحسابات الهندسية.

2. حدد درجة الفولاذ المناسبة

تحديد ما إذا كانت Q235B أو Q355B أو درجة أخرى مناسبة للمتطلبات الهيكلية المحسوبة. يجب أن يكون اختيار المواد موثقًا ويمكن تتبعه.

3. تقييم بيئة التثبيت

قد تتطلب البيئات الساحلية والرطبة والصناعية وعالية التعرض حماية أقوى من التآكل مقارنة بالتطبيقات الداخلية القياسية. يجب مقارنة HDG وZAM بناءً على ظروف المشروع الفعلية.

4. تحقق من دقة الأبعاد

تساعد الأبعاد الدقيقة على تحسين توافق الاتصال وكفاءة التثبيت. يجب على المشترين تأكيد التفاوتات وسمك الجدار والاستقامة والطول وأي معالجة مطلوبة للثقب.

5. فكر في التصنيع المخصص

بالنسبة للمشروعات الكبيرة، يمكن أن تساعد الأطوال والأبعاد وسمك الجدار والثقوب والتشطيبات السطحية المخصصة في تقليل أعمال التصنيع غير الضرورية في موقع التثبيت.

6. تقييم قدرة الموردين

يجب تقييم المورد من حيث القدرة التصنيعية، وإجراءات مراقبة الجودة، واتساق الإنتاج، والقدرة على التسليم، والدعم الفني، والخبرة في المشاريع الكهروضوئية.

لماذا تختار شركة Energet Solar للقسم المجوف الهيكلي؟

تركز شركة Energet Solar على أنظمة التركيب الكهروضوئية وحلول الفولاذ الهيكلي بدلاً من العمل فقط كموزع عام للصلب. وقد قامت الشركة بتوريد المكونات الهيكلية لأكثر من 1000 مشروع كهروضوئي في جميع أنحاء العالم وتدير مرافق تصنيع متعددة بقدرة إنتاجية سنوية كبيرة.

تشمل قدراتها الإنتاجية تشكيل اللف الدقيق، واللحام الأوتوماتيكي، والاستقامة، والقطع، وتشطيب السطح. تشمل إجراءات الجودة قياس الأبعاد، والتحقق من سمك الجدار، وفحص الاستقامة، وفحص الطلاء، والاختبار الميكانيكي وفقًا للمتطلبات المعمول بها.

تدعم Energet Solar أيضًا إنتاج المقاطع الهيكلية المجوفة حسب الطلب. يمكن للمشترين تقديم رسومات المشروع أو المواصفات الفنية للتقييم، مما يسمح للفريق الهندسي بأخذ الأبعاد وسمك الجدار والأطوال والظروف البيئية وحماية السطح في الاعتبار قبل الإنتاج.

• خبرة في التصنيع الهيكلي الذي يركز على الطاقة الكهروضوئية
• تكوينات المقاطع المجوفة المربعة والمستطيلة
• خيارات الصلب الكربوني Q235B وQ355B
• تراجع الساخنة المجلفن وحماية السطح ZAM
• الأبعاد والأطوال وسمك الجدار حسب الطلب
• دعم تصنيع المعدات الأصلية والإنتاج بالجملة
• فحص جودة الأبعاد والطلاء
• دعم مقاولي EPC والموزعين ومصنعي تركيبات الطاقة الشمسية

للحصول على مجموعة واسعة من التشكيلات الهيكلية، يمكن للمشترين أيضًا استكشاف الأشكال الفولاذية الهيكلية وملحقات تركيب الطاقة الشمسية ذات الصلة من Energet Solar.

الأسئلة المتداولة

ما هو القسم المجوف الهيكلي المستخدم بشكل أساسي؟

يستخدم القسم المجوف الهيكلي في المقام الأول كعضو فولاذي حامل في أنظمة التركيب الكهروضوئية، ومحطات الطاقة الشمسية المثبتة على الأرض، وهياكل الطاقة الشمسية على الأسطح، والمواقف الشمسية، والمشاريع الزراعية، وغيرها من الأطر الفولاذية الخارجية.

ما هو الفرق بين SHS وRHS؟

يرمز SHS إلى Square Hollow section وله أبعاد خارجية متساوية على جانبيه الرئيسيين. يرمز RHS إلى القسم المجوف المستطيل وله أبعاد عرض وارتفاع مختلفة. يعتمد الملف الشخصي المناسب على الحسابات الهيكلية والهندسة ومتطلبات الاتصال وتصميم المشروع.

ما هي درجات الفولاذ التي يمكن استخدامها في القسم المجوف الهيكلي؟

تشمل الخيارات الشائعة الفولاذ الكربوني Q235B وQ355B. يجب اختيار الدرجة الصحيحة وفقًا لقوة الخضوع المطلوبة، والحسابات الهيكلية، والمعايير المطبقة، ومواصفات المشروع.

هل القسم المجوف الهيكلي مناسب لمشاريع الطاقة الشمسية الساحلية؟

نعم، يمكن أن يكون مناسبًا عند اختيار درجة الفولاذ وتصميم القسم والوصلات ونظام الحماية من التآكل بشكل صحيح. يمكن أن توفر طلاءات HDG وZAM حماية معززة للتطبيقات الخارجية، بينما يجب أن تتلقى المشاريع الساحلية تقييمًا هندسيًا محددًا وتقييمًا بيئيًا للتآكل.

هل تستطيع شركة Energet Solar تصنيع مقاطع مجوفة مخصصة؟

نعم. تدعم Energet Solar الأبعاد المخصصة وسمك الجدار والأطوال ومعالجة الثقوب والتشطيبات السطحية. يمكن أن يعتمد الإنتاج على الرسومات الهندسية أو المواصفات الفنية الخاصة بالمشروع.

ما الذي يجب أن أقدمه عند طلب عرض الأسعار؟

للحصول على عرض أسعار أكثر دقة، يجب على المشترين تقديم نوع الملف الشخصي المطلوب، والأبعاد، وسمك الجدار، ودرجة الفولاذ، والطول، والكمية، ومعالجة السطح، والوجهة، والتطبيق، والرسومات الهندسية المتاحة أو المواصفات الفنية.

خاتمة

يقدم القسم المجوف الهيكلي حلاً فعالاً لهياكل تركيب الطاقة الشمسية الحديثة لأن هندسته الأنبوبية المغلقة يمكن أن تجمع بين القوة الهيكلية والصلابة الالتوائية ومرونة الأبعاد والوزن الهيكلي المتحكم فيه. عندما تتم مطابقة أبعاد القسم، ودرجة الفولاذ، والحماية من التآكل، ودقة التصنيع، والمتطلبات الهندسية بشكل صحيح، فإنه يمكن أن يدعم الأداء الموثوق عبر محطات الطاقة الكهروضوئية المثبتة على الأرض، وأسطح المنازل، ومرائب الطاقة الشمسية، وأنظمة الطاقة الزراعية، وغيرها من الهياكل الخارجية.
