كيف يمكن للفولاذ ذو الزوايا غير المتساوية تحسين القوة والمرونة والكفاءة في مشاريع تركيب الطاقة الشمسية

إنرجيت سولارلوازمزاوية فولاذية غير متساويةلأنظمة التركيب الكهروضوئية، والهياكل الفولاذية، والمواقف، ومشاريع البناء الصناعية. بفضل شكله غير المتماثل على شكل حرف L، يوفر هذا المكون الفولاذي الهيكلي خيارات اتصال مرنة، واستخدامًا فعالاً للمساحة، ودعمًا يمكن الاعتماد عليه للمشاريع التي تتطلب أبعادًا مختلفة للساق.

ملخص المقال:يعتبر الفولاذ ذو الزاوية غير المتساوية مادة هيكلية عملية للتطبيقات التي قد لا توفر فيها التشكيلات ذات الأرجل المتساوية هندسة التوصيل الأكثر ملاءمة. يشرح هذا الدليل تصميمه وفوائده الرئيسية وخيارات المواد والطلاء والتطبيقات الشائعة واعتبارات الشراء. كما يوضح أيضًا كيفية تقييم الأبعاد ودرجات الفولاذ والحماية من التآكل ومتطلبات التصنيع عند اختيار زاوية الفولاذ لأنظمة تركيب الطاقة الشمسية والهياكل الخارجية الأخرى.

جدول المحتويات

1. ما هي زاوية الصلب غير المتكافئة؟
2. كيف تعمل زاوية الفولاذ غير المتساوية؟
3. ما هي الفوائد الرئيسية؟
4. المواصفات وخيارات المواد
5. أين يتم استخدام الفولاذ ذو الزاوية غير المتساوية؟
6. كيفية اختيار المنتج المناسب
7. التصنيع والحماية من التآكل
8. زاوية الفولاذ غير المتساوية مقابل زاوية الفولاذ المتساوية
9. الأسئلة المتداولة
10. الخلاصة والخطوات التالية

ما هي زاوية الصلب غير المتكافئة؟

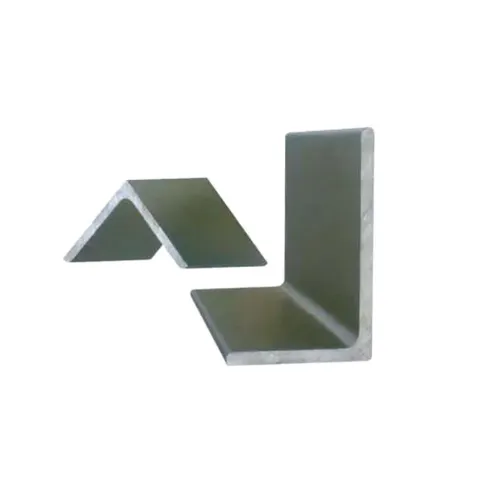

الفولاذ ذو الزاوية غير المتساوية عبارة عن مقطع فولاذي هيكلي ذو مقطع عرضي على شكل حرف L وساقين بعرض مختلف. على عكس الفولاذ ذو الزاوية المتساوية، والذي يحتوي على ساقين من نفس البعد، فإن هذا التشكيل الجانبي يلائم التطبيقات حيث توفر ساق الدعم الأطول وساق التوصيل الأقصر ترتيبًا أكثر عملية.

إن هندستها غير المتماثلة تجعلها مفيدة للتوصيلات الهيكلية، والدعامات، وأقواس الدعم، ومكونات التركيب الكهروضوئية. من خلال تحديد أبعاد وسمك مناسب للساق، يمكن للمهندسين مطابقة الشكل مع مساحة التثبيت المتاحة وظروف التحميل المحددة.

بالنسبة لمشاريع الطاقة الشمسية، يمكن دمج ملف التعريف في مجموعات الدعم وأعضاء التعزيز وهياكل التوصيل. وتعتمد ملاءمتها على التصميم الهيكلي الكامل، بما في ذلك أدوات التثبيت وتفاصيل التوصيل ودرجة الفولاذ والأحمال البيئية.

تقدم شركة Energet Solar فولاذًا بزاوية غير متساوية بأبعاد قابلة للتخصيص وخيارات تصنيع لمتطلبات المشروع المختلفة. تم تصميم المنتج للتطبيقات الهيكلية العملية حيث يكون اتساق الأبعاد والتوافق مع مكونات التثبيت الأخرى أمرًا مهمًا.

كيف تعمل زاوية الفولاذ غير المتساوية في الأنظمة الإنشائية؟

توفر الأرجل ذات الزاوية غير المتساوية أسطح اتصال مختلفة ضمن ملف تعريف مضغوط. يمكن أن تستوعب إحدى الساقين ملحقًا أساسيًا أو واجهة دعم، بينما يمكن للأخرى الاتصال بعضو مجاور، اعتمادًا على التصميم الهندسي.

في هيكل التركيب الكهروضوئي، على سبيل المثال، قد يقوم ملف تعريف الزاوية بتوصيل دعامة إلى عضو دعم أو تعزيز المفصل بين المكونات الهيكلية. يمكن أن تساعد هندستها المصممين على التغلب على قيود التثبيت دون إدخال مكون معقد غير ضروري.

ومع ذلك، فإن الزاوية غير المتساوية لا توفر تلقائيًا توزيعًا أفضل للحمل في كل تطبيق. يعتمد أدائها على اتجاه التحميل، وأبعاد المقطع العرضي، وانحراف الاتصال، والطول غير المدعوم، وظروف الحدود.

• الدعم الهيكلي:يوفر واجهة محددة بين الأعضاء الفولاذية المتصلة.
• تستعد:يمكن أن يساهم في مقاومة الحركة الجانبية عندما يتم تصميمه بشكل صحيح.
• اتصالات موفرة للمساحة:يستوعب التجميعات ذات أبعاد المرفقات غير المتساوية.
• مرونة التصنيع:يمكن قصها أو ثقبها أو ثقبها حسب الرسومات المعتمدة.

ما هي الفوائد الرئيسية للفولاذ ذو الزاوية غير المتساوية؟

1. هندسة الاتصال المرنة

يساعد التكوين غير المتكافئ المهندسين على استيعاب عروض المرفقات المختلفة ومساحات التثبيت المقيدة. يمكن أن يؤدي ذلك إلى تبسيط بعض ترتيبات الدعم وتقليل الحاجة إلى قطع محول إضافية، بشرط التحقق من التصميم بشكل صحيح.

2. الاستخدام الفعال للمواد

يمكن أن يساعد اختيار ملف تعريف يطابق الاتصال المقصود في تجنب المواد غير الضرورية أو المكونات كبيرة الحجم. تعتمد الوفورات الفعلية على الحسابات الهيكلية، ودرجة الفولاذ، ومتطلبات التصنيع، وكميات المشتريات.

3. التوافق مع أنظمة تركيب الطاقة الشمسية

تتطلب التركيبات الكهروضوئية العديد من الأعضاء المترابطة التي يجب أن تعمل معًا تحت الرياح والثلوج والأحمال الميتة. يمكن أن يعمل الفولاذ ذو الزاوية غير المتساوية كعنصر دعم أو اتصال عندما تتطابق أبعاده وقوته ونمط الثقب مع تصميم التركيب.

4. خيارات التصنيع المخصصة

غالبًا ما تتطلب المشاريع أطوالًا محددة ومواضع ثقب وتفاصيل اتصال. تدعم Energet Solar التشكيل على البارد، والتثقيب باستخدام الحاسب الآلي (CNC)، والقطع الدقيق، والمعالجة المخصصة لاستيعاب رسومات المشاريع المختلفة.

5. المتانة في الهواء الطلق

تساعد الحماية المناسبة من التآكل المكونات الفولاذية على مقاومة الرطوبة والتعرض البيئي. بالنسبة للهياكل الكهروضوئية الخارجية، يمكن للطلاء المجلفن المناسب أو نظام حماية محدد آخر أن يقلل من الصيانة المرتبطة بالتآكل.

ما هي المواصفات وخيارات المواد التي يجب على المشترين مراعاتها؟

تعتمد الأبعاد المناسبة ودرجة المواد على الحسابات الهيكلية وظروف التثبيت ومعايير المشروع المعمول بها. يلخص الجدول التالي معلومات المنتج التي نشرتها شركة Energet Solar.

ملاحظة: هذه نطاقات منتجات منشورة، ولا تضمن توفر كل مجموعة كعنصر مخزون قياسي. تأكد من الأبعاد الدقيقة والتفاوتات ودرجة الفولاذ والمعايير المطبقة ومتطلبات الطلاء قبل الطلب.

لمزيد من المعلومات حول التشكيلات الفولاذية التكميلية، استكشف Energet Solar Equal Angle Steel وملحقات تركيب الطاقة الشمسية الخاصة بها.

أين يتم استخدام الفولاذ ذو الزاوية غير المتساوية بشكل شائع؟

يخدم الفولاذ ذو الزاوية غير المتساوية مجموعة من التطبيقات حيث تتطلب التوصيلات الهيكلية عروضًا مختلفة للأرجل. وتشمل استخداماته العملية ما يلي:

• أنظمة الطاقة الشمسية المثبتة على الأرض:يدعم الأقواس والأقواس وتجميعات الاتصال المحددة في هياكل التركيب الكهروضوئية.
• مرآب للطاقة الشمسية:يساعد على ربط الأعضاء أو تعزيزهم داخل الهياكل الشمسية المصممة هندسيًا في منطقة وقوف السيارات.
• الهياكل الفولاذية الصناعية:يوفر خيارات الاتصال والتعزيز للإطارات المصنعة وتجميعات الدعم.
• مشاريع البناء:يمكن استخدامه في الأعمال الفولاذية الثانوية والأقواس والوصلات الهيكلية حيثما يسمح التصميم بذلك.
• إطارات دعم المعدات:يستوعب ترتيبات المرفقات التي تستفيد من المظهر الجانبي غير المتماثل.

فكر في مشروع للطاقة الشمسية مثبت على الأرض يستخدم أعمدة فولاذية ودعامات أفقية ودعامات قطرية. قد توفر الزاوية غير المتساوية اتصالاً مناسبًا بين الأعضاء المحددة عندما تختلف الأسطح الملحقة في العرض. لا يزال يتعين على المهندس التحقق من سعة العضو، وتباعد المسامير، والمحمل المحلي، والاستقرار الهيكلي العام قبل الموافقة على التكوين.

كيف يمكنك اختيار الفولاذ ذي الزاوية غير المتساوية الصحيحة؟

إن اختيار المنتج المناسب ينطوي على أكثر من مجرد مقارنة الأسعار أو اختيار أكبر الأبعاد المتاحة. يجب على المشترين تقييم المكون فيما يتعلق بوظيفته الهيكلية المقصودة.

1. تحديد التطبيق.حدد ما إذا كان ملف التعريف سيعمل كدعامة أو قوس أو عضو اتصال أو مكون هيكلي آخر.
2. تأكيد الأبعاد.حدد عرض الأرجل، والسمك، والطول، ومواقع الثقب، وتفاوتات الأبعاد على الرسم الفني.
3. تحديد درجة الصلب.حدد درجة تلبي متطلبات قوة المشروع، والليونة، وقابلية اللحام، ومتطلبات التعليمات البرمجية المعمول بها.
4. تقييم الأحمال الهيكلية.ضع في اعتبارك الأحمال الميتة والرياح والثلوج والاهتزازات وقوى الاتصال وأي شروط تصميم أخرى ذات صلة.
5. تحديد الحماية من التآكل.تقييم الرطوبة وهطول الأمطار والتعرض الساحلي والملوثات الصناعية واستراتيجية الصيانة المتوقعة.
6. التحقق من متطلبات التصنيع.حدد ما إذا كان المكون يحتاج إلى ثقوب مثقوبة مسبقًا، أو قطع مخصص، أو ثني، أو أي معالجة أخرى.
7. مراجعة وثائق المورد.اطلب شهادات المواد وسجلات فحص الأبعاد ومعلومات الطلاء والمستندات الأخرى التي يتطلبها المشروع.

تساعد المواصفات الفنية الكاملة على تقليل التناقضات بين الرسومات والمكونات المسلمة ومتطلبات التثبيت. بالنسبة للمشاريع الكهروضوئية الكبيرة، تعد مواءمة وثائق الشراء مع فاتورة المواد الهندسية ذات أهمية خاصة.

كيف يؤثر التصنيع والحماية من التآكل على الأداء؟

تؤثر دقة التصنيع على مدى ملاءمة زاوية الفولاذ للأعضاء المجاورة. يمكن أن تؤدي مواضع الثقب غير الصحيحة، أو الأبعاد غير المتناسقة، أو التشوه المفرط إلى تعقيد عملية التثبيت وإنشاء ضغوط غير مرغوب فيها عند التوصيلات.

يمكن للتشكيل على البارد، والتثقيب باستخدام الحاسب الآلي، والقطع الدقيق أن يدعم الإنتاج القابل للتكرار عند تطبيق عمليات التحكم والفحص المناسبة. يجب على المشترين التأكد من أن عملية التصنيع المحددة تلبي متطلبات الرسم ولا تؤثر على الخصائص المحددة للمكون.

الحماية من التآكل لها نفس القدر من الأهمية بالنسبة للأعمال الفولاذية الخارجية. تعمل الجلفنة بالغمس الساخن على إنشاء طبقة من الزنك تساعد على حماية الفولاذ من التآكل. يعتمد الأداء على جودة الطلاء، وسمكه، والظروف البيئية، والصرف، والأضرار التي لحقت أثناء النقل أو التثبيت.

بالنسبة للبيئات الصعبة، يجب على فرق المشروع تقييم ما إذا كان نظام الطلاء المحدد يوفر الحماية الكافية لظروف الخدمة المقصودة. قد تتطلب الحواف المقطوعة والمناطق المحفورة واللحامات ومناطق الطلاء التالفة اهتمامًا خاصًا بموجب مواصفات الطلاء المعمول بها.

قبل قبول التسليم، فكر في التحقق من:

• أبعاد البروفيل واستقامته مقارنة بالرسومات المعتمدة.
• وثائق درجة الصلب وإمكانية التتبع.
• مواضع الثقب وجودة القطع والتشوه المرئي.
• سمك الطلاء وحالة السطح.
• التعبئة والتغليف ووضع العلامات والاتساق عبر دفعات الإنتاج.

ما هو الفرق بين زاوية الفولاذ غير المتساوية وفولاذ الزاوية المتساوية؟

يحتوي كلا الملفين على مقطع عرضي على شكل حرف L، لكن هندستهما تجعلهما مناسبين لترتيبات الاتصال المختلفة. ولا يعتبر أي من النوعين أقوى عالميًا؛ الاختيار الصحيح يعتمد على المتطلبات الهيكلية.

عند المقارنة بين الاثنين، يجب على المهندسين تقييم خصائص المقطع العرضي، وغرابة الاتصال، واتجاه الحمل، وتكاليف التصنيع بدلاً من الاعتماد على شكل الملف الشخصي وحده.

الأسئلة المتداولة حول زاوية الفولاذ غير المتساوية

1. ما هي الميزة الرئيسية للفولاذ ذو الزاوية غير المتساوية؟

ميزتها الأساسية هي القدرة على استيعاب التوصيلات الهيكلية ذات عروض الأرجل المختلفة. يمكن أن يؤدي ذلك إلى تحسين مرونة التخطيط وتبسيط ترتيبات الدعم أو الدعم المحددة عندما يتطابق ملف التعريف مع التصميم الهندسي.

2. ما هي درجات الفولاذ المتوفرة من Energet Solar؟

تدرج شركة Energet Solar الفولاذ الكربوني Q235B وQ355B، إلى جانب تسميات S235JR وS355JR للمتطلبات ذات الصلة. قم بتأكيد الدرجة الدقيقة ومعيار المواد الحاكمة والوثائق المتاحة لطلبك.

3. هل الفولاذ ذو الزاوية غير المتساوية مناسب لأنظمة تركيب الطاقة الشمسية الخارجية؟

نعم، يمكن استخدامه في الهياكل الكهروضوئية الخارجية عندما يفي الشكل ودرجة الفولاذ والتصميم الهيكلي والحماية من التآكل بمتطلبات المشروع. تسرد شركة Energet Solar خيارات مجلفنة بالغمس الساخن مع نطاق سمك طلاء منشور يتراوح بين 45-120 ميكرومتر.

4. هل يمكن تخصيص الأبعاد ومواضع الثقب؟

قد يكون التخصيص متاحًا للأبعاد الخاصة بالمشروع وتفاصيل التصنيع. تقديم الرسومات المعتمدة والكميات المطلوبة والتفاوتات ودرجات المواد ومواصفات المعالجة السطحية حتى يتمكن المورد من تقييم الجدوى.

5. ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

قم بتضمين أبعاد الرجلين والسمك والطول ودرجة الفولاذ ومتطلبات الطلاء ونمط الثقب والكمية والوجهة وجدول التسليم المطلوب. ستساعد الرسومات والمعايير المطبقة المورد على إعداد عرض أسعار أكثر دقة.

6. كيف يمكنني التحقق من جودة الطلب؟

طلب وثائق تتبع المواد وسجلات التفتيش ذات الصلة. اعتمادًا على متطلبات المشروع، قد يشمل التحقق فحوصات الأبعاد وقياسات سمك الطلاء والفحص البصري ومراجعة شهادات المواد مقابل مواصفات الشراء.

الخلاصة: اختيار زاوية الفولاذ غير المتساوية المناسبة لمشروعك

يوفر الفولاذ ذو الزاوية غير المتساوية حلاً مفيدًا لهياكل التركيب الكهروضوئية، والإطارات الفولاذية، والمواقف، والوصلات الصناعية التي تتطلب أبعادًا مختلفة للأرجل. وتأتي قيمتها من مطابقة الشكل الهندسي وخصائص المواد وتفاصيل التصنيع والحماية من التآكل مع المتطلبات الهندسية الفعلية.

تقدم شركة Energet Solar مقاطع فولاذية قابلة للتكوين وخدمات تصنيع لدعم مشاريع تركيب الطاقة الشمسية والبناء المختلفة. إذا كنت تقوم بتوريد الفولاذ الهيكلي لتركيب جديد أو لتوسيع سلسلة توريد حالية، فقم بمشاركة رسوماتك ومواصفاتك الفنية والكمية وظروف المشروع مع الفريق.قم بزيارة صفحة المنتج Unequal Angle Steel واتصل بنالمناقشة المواصفات المخصصة والمتطلبات الفنية وعروض الأسعار لمشروعك.
